Як вибрати редуктор?

Редуктор тиску води – це прилад, призначений для стабілізації та зниження рівня тиску у водопровідній мережі, а також захисту її трубопроводів та підключених до них побутових приладів від різких перепадів тиску та гідроударів. Подібні пристрої є компактними механізмами, зібраними в герметичних металевих корпусах з двома вхідними і вихідними отворами різьбового типу. Іноді їх конструкції доповнюються манометрами та гвинтами для регулювання тиску. Ці вироби універсальні у використанні. Редуктор водяного тиску часто встановлюють на вхідну водопровідну трубу, з метою зниження до потрібного рівня і стабілізації тиску у всій системі подачі води в будинок або квартиру. Але якщо це не було зроблено в процесі її монтажу, такий апарат можна поставити і окремо перед будь-яким побутовим приладом, що споживає рідину. Зважаючи на важливість водяних редукторів, актуальним є і питання їх правильного вибору, яке і буде докладно розглянуто в цьому матеріалі.

Конструкція та принцип дії редукторів тиску води

Перед початком ознайомлення з критеріями вибору водопровідного редуктора, що називається також обмежувачем тиску води, варто коротко розглянути його конструкцію, а також специфіку робочого процесу та монтажу. Стандартний побутовий редуктор складається з наступних елементів:

• Корпуси;
• Кришки;
• Сітчастого фільтра;
• Пружини;
• Регулювального гвинта;
• Регулювальної гайки;
• Манометр;
• Центрального супорта;
• Поршня;
• Діафрагми;
• Поршневої тарілки;
• Притискного болта;
• Клапана;
• Клапанної прокладки;
• Великого та малого ущільнювальних кілець.

Принцип роботи редуктора тиску води заснований на вирівнюванні зусиль його діафрагми та настроювальної пружини. У момент відкриття крана та старту відбору рідини вихідний тиск пристрою зменшується, після чого знижується тиск на діафрагму. При цьому виявляється великим і зусилля пружини, з метою вирівнювання якого вона починає відкривати робочий клапан до того моменту, поки робочий тиск на виході пристрою не дорівнюватиме певному значенню. У такому процесі тиск на вході редуктора, як і його перепади абсолютно не впливають на відкриття або закриття клапана. Для встановлення розглянутих вирівнювачів тиску повинні дотримуватися прості, але важливі для нормальної роботи умови. Рідина не повинна містити масла або стиснутого повітря, а її максимальна температура і тиск не повинні бути більше 70˚С і 16 бар, відповідно.

Хоча принцип дії редукторів для води майже однаковий, вони відрізняються способом регулювання, і бувають статичними та динамічними. Динамічні редуктори змінюють значення тиску рідини, ще до попадання всередину їх корпусів. Ці пристрої більше підходять для магістральних систем транспортування води комерційних і виробничих будівель з великою витратою, тому часто монтуються на трубопроводи за допомогою фланцевих з'єднань. У свою чергу статичні редуктори дозволяють отримати рідину з необхідним тиском вже на виході з їх корпусів. Такі пристрої є оптимальними для встановлення в приватних будинках та квартирах, оскільки вони досить прості, компактні та регулюються лише одним гвинтом. Також варто зазначити, що у разі подачі рідини у водопровід домогосподарства, подібні клапани обмеження тиску можна з'єднувати з проточними фільтрами. Тепер розглянемо докладніше класифікацію редукторів тиску води, складену з їх конструктивних особливостей.

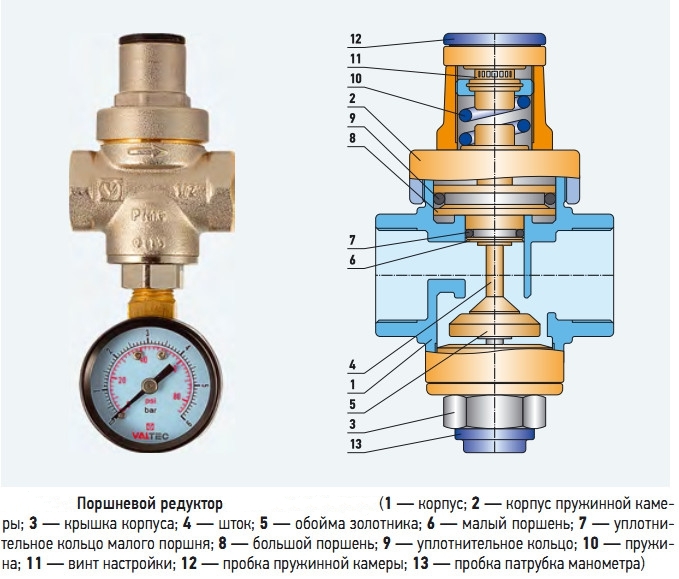

1. Поршневий редуктор тиску води

Поршневі редуктори зниження водяного тиску рідини - це поширений вид обмежувачів тиску в мережах для транспортування рідини. Такий пристрій являє собою поршень, що піддається регулюванню, що працює завдяки рівноважному впливу сили пружини і тиску після клапана. Принцип функціонування такого регулятора полягає у зміні умовного проходу на виході із клапана, завдяки якому змінюється водотік, підтримуючи задані параметри роботи. При цьому якщо натиск у водопроводі виявляється нижче заданого, клапан відкривається весь умовний прохід трубопроводу.

Конструктивно стандартний регулятор тиску води поршневого типу складається з таких основних елементів:

• орпусу з нержавіючої сталі або кольорового металу;
• Поршня;
• Пружини;
• Регулювального гвинта;
• Ущільнювальної прокладки.

Як корисні додаткові елементи, в поєднанні з регулятором встановлюють – манометр, грязь і клапан скидання повітря, що запобігає зайвій шумності.

Поршневі регулятори тиску, як правило, мають стандартне налаштування в 3 бари. Але якщо це значення потрібно змінити – це зробити не складно. Головна частина такого пристрою – механізм поршень-пружина усередині клапана регулюється спеціальним притискним гвинтом, що змінює величину опору пружини. Відповідно, якщо напір у водопроводі потрібно зменшити, за допомогою простої викрутки настановну головку крутять за годинниковою стрілкою. Один оборот змінює опір на 0,5 бар. При цьому потрібно пам'ятати, що регулювати тиск у мережі можна лише при заповнених комунікаціях, всіх перекритих кранах, а також підключеному манометрі.

Ще одне питання, яке періодично виникає у тих, хто хоче самостійно задати параметри роботи своїх обмежувачів – як регулювати тиск води у редукторах тиску, якщо системи ГВП та ХВС мають різні параметри? Щоб температура струменя була стабільною весь час, необхідно на обох пристроях, що використовуються, виставити однаковий натиск, використовуючи для цього манометр. У тих випадках, коли на квартиру немає можливості поставити один загальний водний клапан, під час підключення їх до водопроводу виконує встановлення регуляторів тиску на окремі побутові прилади.

Що стосується заміських будинків з індивідуальними системами опалення та водопостачання, то використання редукторів важливе для кожної з цих мереж. Справа в тому, що будь-який запуск звичайного або циркуляційного насоса стає причиною виникнення невеликого гідроудару різної сили. При цьому перед клапаном тиску поршневого типу варто також встановити фільтр, оскільки потрапляння під поршень будь-яких дрібних механічних домішок та окалини може порушити роботу пристрою. Для таких випадків деякі компанії виробляють прилади, в яких фільтр та запобіжник поєднуються в одному корпусі.

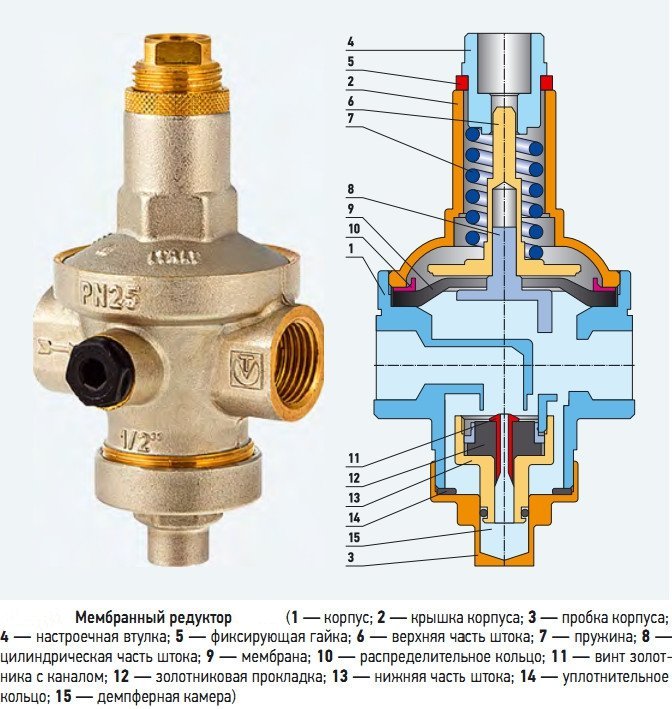

2. Мембранний редуктор тиску води

Мембранні редуктори зниження тиску рідини – це найбільш надійні обмежувачі з усіх існуючих. Все завдяки тому, що в них немає рухомих деталей, що приводяться в рухи зовні, а всі функціональні частини повністю герметизовані. На відміну від поршневих аналогів, у конструкції мембранного редуктора є пружина, що підтримує не поршень, а невелику еластичну мембрану. При цьому пружина знаходиться в сухій камері, а рідина подається до спеціального відсіку. У процесі функціонування мембрана передає вплив пружини клапан, завдяки чому змінюється розмір умовного проходу. При цьому, за рахунок еластичності мембрани, камера пристрою без проблем пропускає дрібні забруднення, що не впливають на роботу такого виробу. Що стосується регулювання мембранного редуктора тиску води, то воно виконується спеціальним гвинтом.

Безсумнівною перевагою виробів, що розглядаються, є невибагливість їх конструкцій, що не потребують регулярного внутрішнього чищення. А їхній ремонт, навпаки, досить складний, оскільки замінити діафрагму може виключно фахівець. Редуктори тиску води в будинку для холодного та гарячого водопостачання відрізняються матеріалами, які у другому випадку мають бути стійкими до нагрівання. Апарат, що працює в системі ГВП, повинен витримувати температуру в 130? У свою чергу, діапазон застосування витрат рідини всіх подібних обмежувачів досить широкий. У багатьох випадках регулювання редуктора з мембраною залежить від використовуваної побутової техніки. Для звичайних приладів достатньо заданого значення тиску 1 атм. У той же час, якщо в будинку або квартирі для очищення води використовується встановлення зворотного осмосу, тиск повинен бути підвищений до 4 атм.

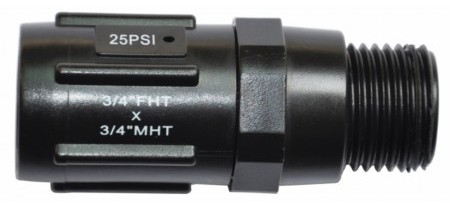

3. Проточний редуктор тиску води

 Проточні Редуктори зниження тиску рідини – це спеціальний клас обмежувачів, принцип функціонування яких ґрунтується на зміні енергії потоку рідини, що проходить внутрішніми лабіринтами. Такі пристрої рідко встановлюють на внутрішньоквартирні та внутрішньобудинкові комунікації, оскільки вони більше підходять для роботи у складі зрошувальних систем. Проточний регулятор водяного тиску важливо правильно змонтувати, дотримуючись таких умов:

• Редуктор розташовується вертикально на горизонтальній ділянці труби;
• Рідина повинна проходити попередню фільтрацію;
• На вході та виході пристрою ставиться відсікаюча арматура;
• Зверху монтується манометр.

Регулювання проточного редуктора тиску води здійснюється шляхом перекривання внутрішніх лабіринтів. Але, на відміну від обмежувачів інших модифікацій, налаштування приладів цього класу можуть задавати лише фахівці. Спроба самостійного настроювання може призвести до пошкодження редуктора. Крім того, встановлення таких виробів також варто довіряти виключно професіоналам. Дізнавшись, якими бувають регулятори тиску води, можна ознайомитись з усіма випадками, коли їх варто застосовувати.

Коли і чому потрібно встановлювати редуктор тиску води у системі водопостачання?

Вище вже було коротко сказано про те, що обмежувачі водяного тиску допомагають захищати водопровідні та мережі побутову техніку від гідроударів та подібних до них небезпечних ситуацій. Але це далеко не єдина причина, через яку в будинку або квартирі варто використовувати пристрої, що розглядаються. Таких причин дуже багато, і всі вони будуть перераховані нижче. Перш за все, треба зазначити, що майже всі електроприлади, які використовують у процесі роботи воду, розраховані на її тиск у діапазоні до 3 атм. Різке його підвищення може легко вивести з ладу бойлер, пральну або посудомийну машину, при цьому гарантія на подібні неполадки не поширюватиметься. Особливо важливо не забути про регулятор тиску води в індивідуальних системах водопостачання з власним насосом, при кожному включенні якого завжди виникає міні-гідроудар.

У свою чергу, серйозний гідроудар завжди надзвичайно небезпечний для систем гарячого водопостачання, оскільки він може призвести до прориву труб. Такі ситуації можливі у разі різкого запуску насосів у централізованих теплопунктах, наприклад після ремонту мереж. Яких збитків може завдати гаряча вода при затопленні будинку чи квартири – зрозуміло, без додаткових коментарів. Крім того, редуктори-регулятори тиску води можна використовувати і в системах опалення з метою захисту радіаторів від різких перепадів тиску, які загрожують появою на них пошкоджень та протікань. При цьому дуже важливо, щоб пряма ділянка труби після обмежувального пристрою була довжиною не менше 5 його діаметрів, і, бажано, розташовувався на її горизонтальній частині. Таким чином, один невеликий і недорогий пристрій може захистити будь-яку водяну інженерну систему, так і окремо побутову техніку.

Критерії вибору редуктора тиску води

Обмежувачі водяного тиску допускаються до застосування в будь-яких системах, якими транспортуються рідини. Однак, саме від місця монтажу залежить відповідь на питання – який вид редуктора для зниження тиску води вибрати? У різних випадках, вироби, що розглядаються, повинні мати наступну пропускну здатність:

• Для квартир – до 3 м³/година;
• Для будівель комерційного призначення – 3-15 м³/година;
• Для промислових об'єктів – виробничий регулюючий клапан повинні повністю відповідати параметрам технологічної лінії, у складі якої він працюватиме.

Вибирати редуктор тиску води для квартири варто з урахуванням витрати рідини, надійності та авторитету компанії-виробника. При цьому якісні вироби такого призначення не обов'язково відносяться тільки до іноземних брендів. Вітчизняні квартирні водні запобіжники теж бувають цілком надійними та довговічними. Але, не варто забувати, що побутові редуктори тиску води для квартир і будинків розраховані на відносно невелику змінну витрату з напором, що змінюється. А якщо обмежувач встановлюється на трубопровід системи гарячого водопостачання, він має бути здатний витримувати температуру до 130?

Після певного часу використання всім водяним редукторам-регуляторам вимагає очищення від мікроскопічних частинок, що осідають на внутрішніх поверхнях їх стінок. Оскільки це не найпростіший процес, за відсутності досвіду, його виконання краще довіряти фахівцям. У свою чергу пружини обмежувачів тиску потрібно періодично регулювати, оскільки вони накопичують статичну втому. Тоді постає ще одне важливе питання – як правильно відрегулювати редуктор тиску води? Насправді це зовсім не складно, і робити подібні регулювання можна самостійно, використовуючи манометр і посібник з експлуатації. Чим краще буде догляд за таким виробом – тим довше він зможе прослужити своїм власникам.

Як вибрати редуктор тиску води хорошої якості?

На вітчизняному ринку представлено величезну кількість засобів захисту сантехніки та побутової техніки від гідроударів та високого напору. Вони продаються під різними брендами і в різних цінових категоріях, тому питання вибору виробу оптимальної якості завжди є актуальним. Зробити це цілком реально, потрібно просто дотримуватись кількох простих рекомендацій. Насамперед важливо завжди купувати тільки ті обмежувачі, які по діапазону регулювання повністю відповідають умовам експлуатації наявної інженерної системи. Якщо необхідно купити редуктор тиску води недорого, то можна віддати перевагу продукції вітчизняних виробників, яка має нормальне співвідношення ціни та надійності. Хороші та недорогі імпортні регулятори водяного тиску також можна знайти у продажу, але вони часто не комплектуються манометрами, що дещо ускладнює їхнє самостійне регулювання. При цьому надійність подібних виробів частково можна визначити, якщо просто уважно до них придивитися.

Якісний обмежувач тиску води завжди матиме корпус із міцних матеріалів – латуні, бронзи або нержавіючої сталі. Подібний пристрій не може бути надто легким, що можна перевірити, взявши його до рук. Перевагу завжди варто віддавати вагомим редукторам, на корпусах яких відсутні нерівності, задирки та напливи металу. Також потрібно уважно розглянути місця з'єднань на апараті, оскільки деякі недобросовісні виробники можуть покривати зверху їхнього корпусу напиленнями, що імітують колір латуні або бронзи. Наявність такого напилення часто вказує на те, що товар є підробкою під відоміший бренд або просто продається за завищеною ціною. У будь-якому випадку потрібно пам'ятати, що будь-який оригінальний редуктор для зниження тиску води продається із сертифікатом відповідності та паспортом у комплекті. Небажано купувати РДВ на ринках, де немає можливості перевірити їхню оригінальність і отримати гарантію від виробника. До того ж у таких місцях значно збільшується небезпека – придбати контрафактний виріб.

Як правильно встановити редуктор тиску води

Монтаж регуляторів водяного тиску зазвичай не викликає жодних складнощів, оскільки всі побутові прилади такого типу приєднуються до трубопроводів за допомогою звичайних різьбових з'єднань. Складнішою є лише установка РДВ промислового призначення, для фіксації яких на комунікації великого діаметра використовуються фланцеві з'єднання. Але для будинків і квартир їх, зрозуміло, не застосовують. Таким чином, встановити редуктор тиску води самостійно більш ніж реально, якщо його власник має досвід сантехнічних робіт і всі необхідні інструменти.

Але якщо такого досвіду немає, краще довірити це завдання кваліфікованому фахівцю, щоб випадково не зіпсувати свій новий регулятор. Плюс до всього, досвідчений майстер зможе не тільки знайти найкраще місце для його розміщення, але й виставити потрібний вихідний натиск. А якщо редуктор не оснащений манометром, його не доведеться придбати окремо тільки для здійснення установки і початкового регулювання. Також не можна забувати і про своєчасне обслуговування редуктора, яке стане запорукою його правильного, тривалого та безперебійного функціонування.
