Повітровідвідники та сепаратори повітря

Приступаючи до розгляду існуючих видів та моделей нейтралізаторів «повітряних пробок», потрібно насамперед відзначити, що їхня популярність заснована на неможливості повністю уникнути заповітрювання тепломереж. Справа в тому, що в їхні труби повітря може потрапити відразу декількома шляхами - залишитися всередині після проведення ремонтних робіт, проникнути через негерметичні сполучні елементи, або опинитися там як розчинені в рідині мікробульбашки, які перетворюються на вільний газ при нагріванні. Саме тому без повітровідвідників та сепараторів повітря не обходиться майже жодна сучасна мережа обігріву.

Прилади для видалення повітря із систем опалення випускаються в різних модифікаціях, а тому їх докладне вивчення варто розпочати з розгляду класифікацій таких виробів, основна з яких ділить їх на 3 види, залежно від принципів роботи:

• Механічні повітровідвідники – більш відомі як крани Маєвського, вони є найпростішими серед інших аналогів, і управляються в процесі стравлювання повітря вручну спеціальним ключем або навіть звичайною викруткою;
• Автоматичні відвідники повітря - стравлюють повітря, що накопичується самостійно, у міру виникнення такої необхідності, роблячи це без стороннього втручання або ручного управління;
• Сепаратори повітря - використовуються у випадках, коли кисень у значних кількостях розчинений у теплоносії, а тому такі пристрої спочатку відокремлюють його від рідини, а потім автоматично стравлюють.

При цьому, ручні відвідники повітря бувають прямими штоковими і кутовими штоковими. Монтуються вони безпосередньо в корпусах або крайніх секціях радіаторів майже в будь-яких положеннях. У свою чергу, автоматичні відводники повітря виробляються з поплавцевими механізмами, і найчастіше ставляться на складних для обслуговування частинах систем опалення, причому - виключно вертикально. Деякі моделі таких пристроїв додатково комплектуються запобіжними клапанами. Що стосується сепараторів повітря, то вони не поділяються на окремі типи, оскільки їхня ключова відмінність полягає в функціональності конкретного виробу. Найпростіші з них лише відокремлюють повітря від теплоносія, щоб вивести його із системи, а більш функціональні моделі можуть також виділяти з рідини шлам, і навіть уловлювати магнітами залізовмісні частки.

Конструкція стандартного крана Маєвського гранично проста і компактна, завдяки чому подібні пристрої набули дуже широкого поширення в нашій країні. Справа в тому, що найпростіші відвідники повітря такого типу, фактично, є звичайними голчастими клапанами. Такий клапан складається з металевого корпусу, штока з різьбленням та прохідними канавками, ковпака з каналом для виходу повітря та гумового кільцевого ущільнювача. У більшості випадків крани Маєвського виготовляються із сантехнічної латуні і, рідше – із пластику, хоча їхні ковпаки з повітряними каналами бувають полімерними, капроновими та нейлоновими. На нижні частини даних виробів наноситься зовнішнє різьблення, за допомогою якого вони загвинчуються в місця на корпусах або секціях радіаторів, які до цього закриті заглушками. Робиться це тоді, коли батареї ще заповнені теплоносієм.

Принцип роботи крана Маєвського також не складний і ґрунтується на взаємодії його найпростіших елементів. У закритому звичайному стані гвинт рульового штока до упору вкручений голчастою частиною кільцеву обічайку спускного отвору. При виникненні необхідності усунення з тепломережі «повітряної пробки» гвинт викручується на 2 - 3 обороти за допомогою викрутки або ключа, що постачається в комплекті з повітровідвідником. Оскільки повітря має набагато нижчу щільність, ніж вода, він першим просочується в відкритий вихідний отвір. Потім повітряний потік проходить крізь поздовжні канавки штока, потрапляючи до області під капроновим ковпаком. А вже звідти кисень виходить назовні через вихідний канал. А коли слідом за повітрям із нього починає виходити вода, гвинт крана Маєвського знову загортається до упору, на чому вся процедура завершується.

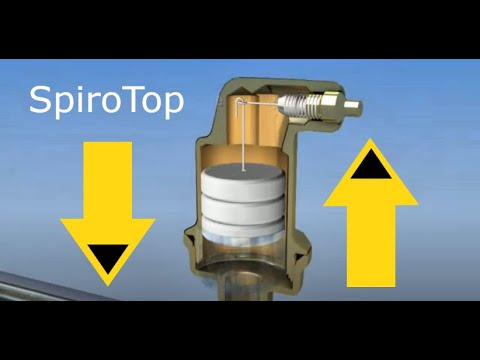

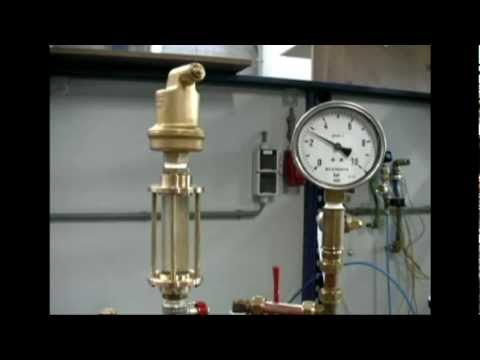

У свою чергу, стандартний автоматичний повітровідвідник є більш складним пристосуванням, зате й дуже зручним у застосуванні. Що особливо цінно, не тільки якщо в системі є важкодоступні ділянки, але і якщо вона є великою. Повітровідвідний автоматичний кран розміщується, як правило, в циліндричному корпусі, всередині якого також є механізм поплавця. А сам поплавець пов'язаний із голчастим штоком за допомогою кількох важелів. При цьому шток розташовується строго вертикально, а його голчасте закінчення виконує функції клапана, що закриває або відкриває отвір у верхній частині циліндра. У той час як повітря та вода потрапляють у пристрій знизу. На нижніх частинах повітровідвідних автоматів також є зовнішня різьблення, за допомогою якої вони монтуються на різні елементи тепломереж.

Що стосується принципу дії автоматичного відвідника повітря, то тут все дещо складніше. Коли в циліндрі такого виробу є вода, його поплавець залишається піднятим через наявність тиску, сила якого притискає голчасту частину клапана. А вона, у свою чергу, перекриває вихідний отвір згори. Але якщо в циліндр потрапляє повітря, тиск води на поплавок зменшується, і голчаста частина клапана починає рухатися вниз. Після цього відкривається вихідний отвір, і повітря швидко виходить назовні. Після його стравлювання циліндр знову заповнюється водою, а клапан під тиском знову переходить у закрите положення. Оскільки вся описана процедура виконується автоматично, її не потрібно контролювати або повторювати вручну по кілька разів, оскільки повітря регулярно викидатиметься назовні в міру його накопичення в теплових комунікаціях.

Ну а тепер настав час відповісти на питання, що часто виникає - чим повітровідвідник відрізняється від сепаратора повітря? Відповідь на нього проста. Хоча обидва види пристроїв виконують ту саму функцію, роблять вони це по-різному. Сепаратор не просто виводить накопичене повітря із системи. Перш ніж це зробити - він відокремлює кисень від теплоносія, в якому часто виявляється розчинений. Для цього всередині корпусів даних виробів міститься те, що уповільнює рух рідини - численні PALL-кільця або сітки з металу з дрібними осередками. Взаємодіючи з цими елементами, дрібні бульбашки повітря збираються більші, піднімаються у верхні конічні камери пристроїв, а звідки автоматично випускаються назовні за допомогою спускних клапанів. Таким є нехитрий принцип роботи сепараторів повітря, який, втім, якраз і робить їх ефективнішими.

Додатковою перевагою всіх пристроїв для видалення «повітряних пробок» можна вважати той факт, що в їхньому виборі немає нічого складного. У цьому процесі слід враховувати лише кілька важливих факторів. Для початку розглянемо їх стосовно звичайних повітровідвідників. У ситуації з ними необхідно спочатку вивчити наявну схему розташування радіаторів в опалювальному контурі. Так, якщо ця схема є вертикальною, повітровідвідні крани розміщують на батареях найвищого рівня. А при паралельній схемі, навіть якщо вона має вертикальну структуру, крани ставлять на радіаторах як верхнього, так і нижнього рівнів. У свою чергу, при горизонтальній схемі опалення, відвідниками повітря майже завжди комплектують кожну батарею.

Взагалі, вироби, що розглядаються, працюють з такими видами нагрівального обладнання:

• Радіаторами опалення;
• Реєстраторами та змійовиками;
• Трубопроводами верхніх рівнів теплових мереж;
• Компенсаторами, байпасами та іншими подібними пристроями.

Загалом рішення про встановлення повітровідвідників завжди приймаються з урахуванням скупчення кисню в кожній частині мережі конкретної системи опалення. Цікаво, що в нешвидких випадках їх розміщують навіть на сушках для рушників. Більше того, у продажу можна знайти сушарки для рушників з точками монтажу кранів Маєвського. Що ж до радіаторів та їх комунікацій, то в іншому повітровідвідники для них слід підбирати з урахуванням ступеня свободи доступу. Там, де недостатньо місця для викрутки, треба ставити моделі під ключі. А там, де і для них немає місця, потрібно монтувати автоматичні модифікації приладів. До речі, їх найчастіше ставлять не на батареях, а на трубопроводах систем – у місцях скупчення повітряних мас. При цьому, як уже згадувалося, механічні відвідники повітря часто виявляються надійнішими своїх автоматичних аналогів в силу максимальної простоти.

Окремо слід розглянути використання кранів Маєвського у поєднанні з чавунними батареями. Для них більше підходять ручні крани, причому виготовлені із найкращої сантехнічної латуні або іншого міцного металу. Очевидно, що від цього залежить надійність будь-якого подібного виробу. При цьому багато виробників давно освоїли і випуск повітровідвідників для полімерних труб. Як показує практика, вони цілком добре витримують навіть відносно високі значення температур та тисків, але якщо вони стабільні. А ось гідроудари для пластикових відвідників повітря часто стають фатальними. Тому такі пристрої варто монтувати на полімерні трубопроводи тільки разом із запобіжними клапанами або групами безпеки. Взагалі, у системах з нестабільним тиском варто застосовувати крани як стабілізатори.

Що стосується сепараторів повітря, то процес їх вибору ще простіше, ніж у випадку зі звичайними відвідниками повітря. Всі сучасні пристрої такого типу функціонально схожі між собою, а їхня основна відмінність полягає у внутрішньому наповненні. Як уже зазначалося, усередині їх корпусів містяться спеціальні сітки або PALL-кільця. При цьому останні створюють більший гідравлічний опір у системах, ніж різні види сіток. Якщо ж у теплоносії конкретної мережі міститься багато шламу, потрібно придбати пристрої з додатковою функцією його уловлення. Цікаво, що у продажу можна знайти навіть функціональні повітряні сепаратори з магнітними шламоуловлювачами, що притягають залізовмісні частки. Насамкінець слід підкреслити, що купуючи будь-які відвідники повітря, варто віддавати перевагу якісній продукції авторитетних брендів.

Незважаючи на простоту виконуваних функцій, повітровідвідники і сепаратори повітря мають багато цінних переваг, серед яких є такі:

• Використання нейтралізаторів «повітряних пробок» всіх видів дозволяє збільшувати ефективність та довговічність будь-якої системи опалення;
• Монтаж відвідників повітря та повітряних сепараторів простий, і не вимагає зупинок роботи мереж обігріву повністю;
• Подібні вироби сумісні з усіма різновидами нагрівальних приладів – від радіаторів до сушки для рушників;
• Для стравлювання повітря в ручних моделях потрібно лише викрутити їх гвинти за допомогою ключа або простої викрутки, що йде в комплекті;
• Механічні крани Маєвського через максимальну конструктивну простоту працюють безвідмовно протягом багатьох років;
• Ручні моделі випускаються в різних модифікаціях і можуть встановлюватись на трубопроводи тепломереж у будь-яких положеннях;
• Автоматичні моделі пристроїв для видалення повітря із систем опалення успішно функціонують взагалі без втручання людей;
• Повітряні сепаратори також працюють повністю автономно та з ще більшою ефективністю, за рахунок відділення кисню від рідини;
• Особливо просунуті сепаратори здатні виділяти з теплоносія як повітря, а й шлам – тверді нерозчинні частки;
• Сепаратори повітря незамінні в системах з полімерних труб без антидифузних покриттів, оскільки дозволяють вирішувати проблему їхнього постійного завозу;

Щодо недоліків повітровідвідників та сепараторів повітря можна відразу підкреслити, що таких негативних якостей у них зовсім мало, і виглядають вони так:

• Процедуру ручного спуску повітря необхідно повторювати з перервами по кілька разів, оскільки, як правило, відразу видалити весь його обсяг не виходить;
• Механічні відвідники кисню засмічуються твердими механічними частинками під час використання неякісного теплоносія, через що їх потрібно чистити;
• Всі автоматичні моделі відводників повітря допускають монтаж тільки у вертикальному положенні;
• Авто-повітровідвідники для тепломереж досить добре помітні на їх комунікаціях, через що їх часто доводиться приховувати за предметами інтер'єрів;
• Сепаратори повітря створюють опір потоку теплоносія, негативно впливаючи на гідравліку будь-якої опалювальної системи.
