Вакуумний сонячний колектор Meibes MVK 001 (45311.3)

Вакуумний сонячний колектор Мейбес MVK 001

Вакуумні сонячні колектори MVK 001 призначені для перетворення сонячної енергії на теплову, і подальшу передачу її в систему
опалення. Працюють за принципом нагрівання чорного тіла в заскленій двостінній колбі, межу стінками якої відкачано повітря (створено вакуум). Під скляною колбою знаходиться дзеркальний відбивач, який забезпечує фокусування сонячних променів при прямому та розсіяному сонячному випромінюванні. Встановлюються лише вертикально під кутом від 150 до 750. MVK - Meibes Vacuum Kollektor.

Особливості:

• Забезпечує суттєвий внесок теплової енергії в системи ГВП та опалення за наявності прямого та розсіяного сонячного випромінювання.
• Може нагрівати воду у баку до високих температр (до 90 0С).
• Може повністю закрити потреби в ГВП/підігріві басейну влітку, а також частково закрити потреби опалення.
• Витримує атмосферні опади, ураганні вітри до 120 км/год.
• Циліндрична форма скляної колби зменшує силу удару граду, що дозволяє колектору витримувати дрібний та середній град.
• Кожна вакуумна трубка може бути демонтована окремо та замінена на нову.
• U-подібна мідна трубка теплообмінника дозволяє знімати з колектора навіть невеликий тепловий потенціал.
• Патрубки колекторів оснащені підключеннями (НГ 3/4'' - праворуч, НР 3/4'' - зліва) для швидкої ув'язки між собою колекторів у ряд та підключення трубопроводів.
• Швидке постачання комплекту обладнання на об'єкт - все обладнання знаходиться на складах в Україні.
• Гарантія 5 років.

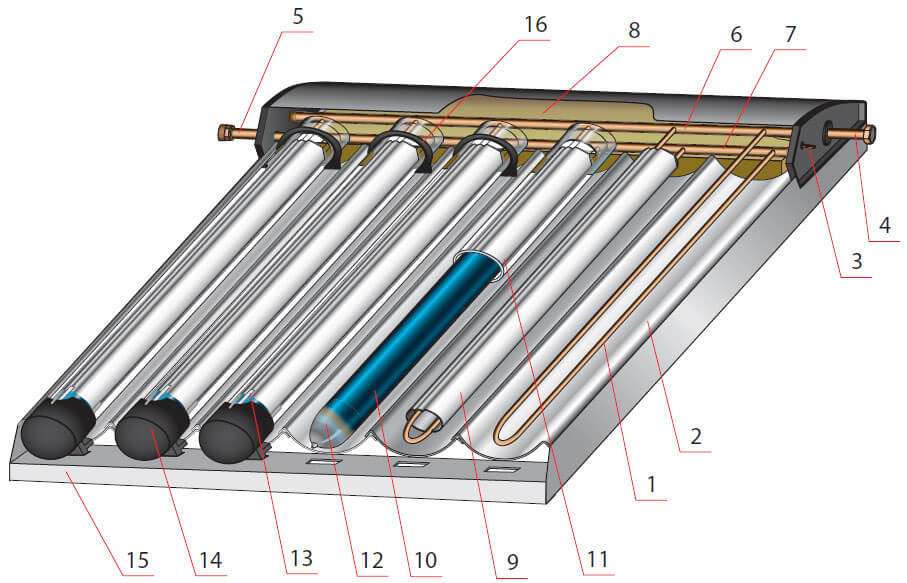

Пристрій колектора

Позначення:

1. U-подібний теплообмінник із мідної трубки Ду 8мм.
2. Сегмент відбивача (нерж. сталь).
3. Гільза для датчика температури, Ду 8 мм.
4. Патрубок подаючої лінії НГ 3/4''.
5. Патрубок зворотній лінії НР 3/4''.
6. Колектор лінії подачі, мідна труба Ду 18мм.
7. Колектор зворотної лінії, мідна труба Ду 18мм.
8. Теплоізоляція з мінвати.
9. Алюмінієвий теплопровідник.
10. Внутрішня стінка вакуумної колби з високоселективним шаром.
11. Зовнішня стінка вакуумної колби.
12. Напилення берилію (забезпечує помутніння колби при
розгерметизації колби).
13. Упори, що гасять коливання внутрішньої стінки вакуумної колби.
14. Пластикова чашка для фіксації вакуумної колби рамі.
15. Алюмінієва рама.
16. EPDM-ущільнення.

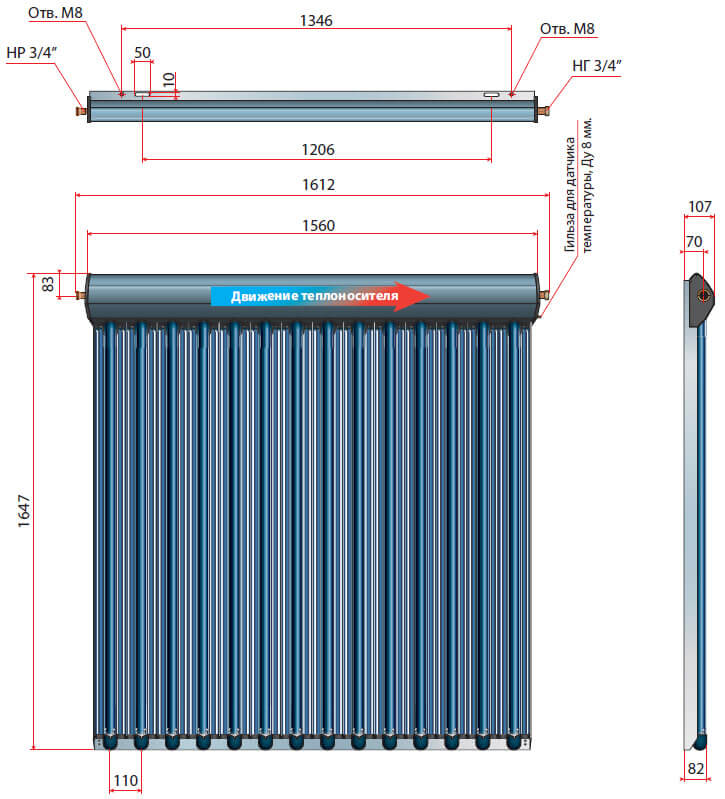

Розміри колектора

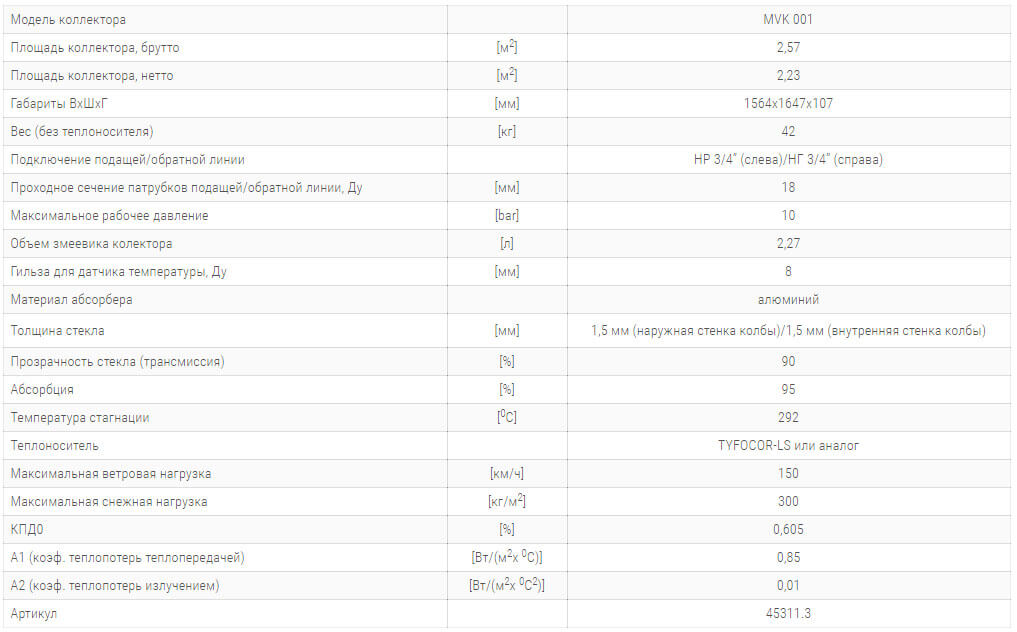

Таблиця параметрів вакуумного сонячного колектора MVK 001
