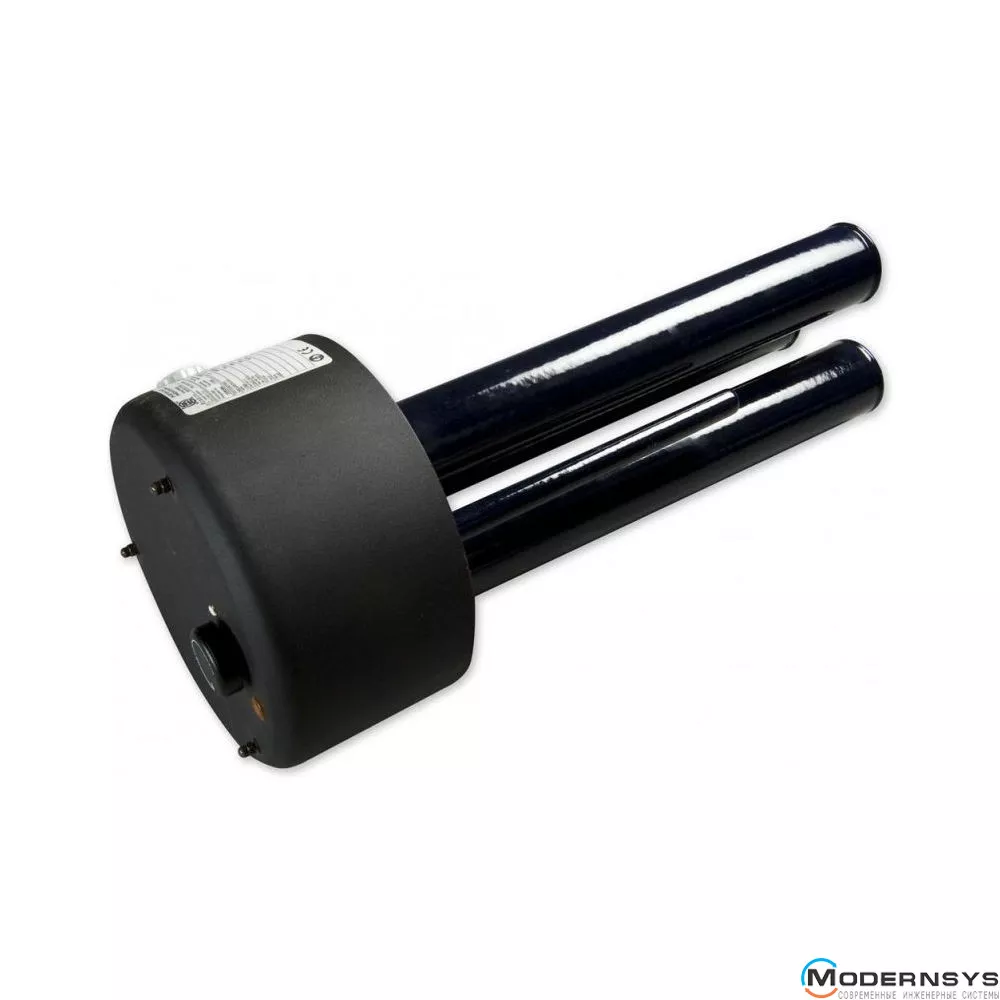

Електричний ТЕН Drazice TPK 210-12/12kW (2110414)

Нагрівальні фланці Drazice 210-12/12призначені як головні нагрівачі для електричних водонагрівачів типу OKCE S або як допоміжні нагрівачі для OKC NTR(R)/BP, що акумулюють резервуарів опалювальних та інших систем. Нагрівальний фланець можна використовувати для нагрівання води та в інших пристроях при дотриманні монтажних вказівок. За своєю конструкцією вони призначені тільки для нагрівання води до тиску в резервуарі 1 МПа з температурою 110°С.

Конструкція нагрівального фланця Drazice TPK

Нагрівальний фланець Drazice 210-12/12 – це емальована зварна деталь із гільзами нагрівальних елементів. TPK оснащений робочим та захисним термостатом із зовнішнім керуванням та відповідною електропроводкою. Електропроводка знаходиться під пластиковою кришкою.

Експлуатація нагрівального фланця

Вбудований TPK після налаштування температура нагріву в межах 5°C – 74°C не потребує обслуговування. Термостат включає нагрівальні елементи і після досягнення встановленої температури термостат вимикається. Робота нагрівального елемента сигналізується загорання газорозрядної лампочки. При несправності робочого термостата захисний термостат (тепловий запобіжник) відключить подачу електричного струму при досягненні приблизно 95°C. Захисний термостат є безповоротним, це означає, що він повинен вимкнутись після усунення несправності.

Переваги використання нагрівальних фланців Drazice TPK

• Нагрівальний фланець з нагрівальними елементами зі сталевих гільз є більш стійким у водах з високим вмістом кальцію при підвищеному рівні утворення водного каменю.
• Розміщення нагрівальних елементів у сталевих гільзах збільшує термін служби резервуара водонагрівача. Електричний потенціал найкраще утримується на відповідних значеннях.
• У разі можливої несправності нагрівального елемента можна здійснити його заміну без спуску води з резервуара.
• Низькі температури води у водонагрівачі відрізняються як особливо економічні. Тому має бути налаштована лише така температура, яка відповідає задуманій потребі у гарячій воді. Це допомагає економити електроенергію та запобігає утворенню вапняних осаджень.

Регулювання температури

Температуру води у водонагрівачі можна регулювати за необхідності термостатом, плавно або в 3 позначених точках. Цей дозволяє вигідну з погляду енергії експлуатацію. Як помічник для налаштування температури служать 3 головні позначені символи, а саме:

• захист резервуару від замерзання
• приблизно 60°C, гаряча вода – в рамках запобігання ошпарювання гарячою водою рекомендується саме це налаштування, тому що це дає найбільш економічний режим роботи з найменшими втратами енергії та мінімальним утворенням водного каменю
• максимум, приблизно 74°C, гаряча вода

Вказівки щодо монтажу та заходів безпеки

Під час експлуатації нагрівальний елемент Drazice 210-12/12 та захисний анод повинні бути занурені у воді.Не повинно запобігати вимушеному тепловому потоку води, що нагрівається. Нагрівальний блок оснащений захисним термостатом, який запобігає подальшому нагріванню води при макс. температурі приблизно 95°C. Тому необхідно вибрати підходящі приєднувальні компоненти (трубопроводи, комбінації захисних клапанів), які у разі неправильної роботи термостата витримають макс. температуру 110°C.

Край фланця не повинен бути довшим за макс. 130 мм так, щоб датчик температури та нагрівальний елемент досягали достатньо у просторі ємності. Правильне положення елемента, що вбудовується, гарантує рівномірне нагрівання вмісту ємності. Перед фланцем необхідно залишити вільне місце для монтажу залежно від довжини елемента. Утворення водного каменю зменшує функціональність, і тому у разі особливо жорсткої води необхідно вжити наступних заходів: наприклад, вибрати правильне налаштування температури, монтаж обладнання, що зменшує жорсткість води, регулярне усунення котельного накипу.
