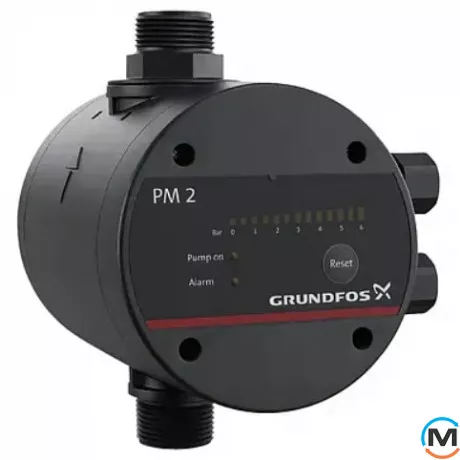

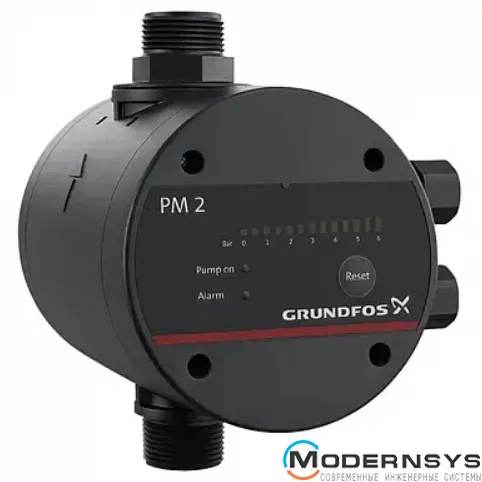

Контролер тиску Grundfos PM 2 AD 1x230V 50/60Hz GAS IT (96848738)

Контролер тиску Grundfos PM 2 призначений для автоматичного включення та відключення насоса в залежності від споживання води, а також забезпечує захист від "сухого ходу", "циклічності" та тривалого безперервної роботи для підвищення безпеки. Має налаштування тиску включення і функцію автоматичного перезапуску. Використовується в системах водопостачання та установках для збирання та утилізації дощової води в:

• односімейних будинках;
• багатоповерхових будинках;
• літніх будинках та дачах;
• у садівництві;
• у сільському господарстві.

Робочі рідини

Чисті, нев'язкі, неагресивні та вибухобезпечні рідини, що не містять абразивних частинок або волокон, які можуть механічно або хімічно впливати на модуль. Наприклад:

• вода для комунальних потреб;
• дощових вод.

Принцип роботи

• Режим 1

Контролер включає насос при падінні тиску в системі нижче за тиск пуску - регулюється в діапазоні від 1.5 до 5 бар з кроком 0.5 бар, і вимикає насос при припиненні витрати.

• Режим 2 - для роботи із зовнішнім гідробаком

Контролер включає насос при падінні тиску в системі нижче за тиск пуску - регулюється в діапазоні від 1.5 до 5 бар з кроком 0.5 бар, і вимикає насос при досягненні тиску вимикання - тиск включення плюс 1 бар. У цьому режимі насос працює як зі звичайним тиском реле, але з додатковим захистом від сухого ходу і циклічності. Цей режим значно знижує кількість робочих годин насоса в установках із гідробаком.

Функції

• Захист від "сухого ходу"

Автоматично зупиняє насос у разі сухого ходу. Захист від сухого ходу працює по-різному в режимах затоки та експлуатації.

• Сухий хід при затоці

Якщо PM 2 виявляє відсутність тиску та витрати протягом 5 хвилин після його підключення до джерела електроживлення та запуску насоса, відбувається активація аварійного сигналу сухого ходу. Тоді дозволяється автоматичне заливання насоса.

• Сухий хід під час експлуатації

Якщо PM 2 виявляє відсутність тиску та витрати протягом 40 секунд під час експлуатації насоса, відбувається активація аварійного сигналу сухого ходу

• Автоматичне перезавантаження

При включеній функції автоматичного перезавантаження скидання аварійних сигналів циклічності та сухого ходу виконуватиметься автоматично. Функція активується за потребою.

• Антициклічність

Якщо в системі є незначний витік або неповністю закритий кран, PM 2 періодично вмикатиме і вимикатиме насос. Щоб уникнути частих періодичних включень та вимкнень насоса, функція антициклічності зупинить насос і зареєструє аварію. Можна вимкнути цю функцію.

• Максимальний час безперервної роботи 30 хвилин

Якщо цю функцію увімкнено, насос буде зупинено через 30 хвилин безперервної роботи. Ця функція варта запобігання марного споживання води та електроенергії, тобто. у разі розриву трубопроводу чи значних витоків. Ця функція активується за потребою.

Особливості та переваги

• Зручний для користувача інтерфейс. PM 2 оснащені зручним для користувача інтерфейсом зі світловими індикаторами:
• харчування увімкнено
• насос працює
• аварійний режим
• індикація поточного тиску в системі
• Довільне становище в установці. Положення PM 1 та PM 2 в установці може бути довільним, тобто вертикальним, горизонтальним або під кутом. Це дозволяє використовувати дане обладнання в обмеженому просторі та наявній трубній обв'язці.
• Приєднувальні патрубки, що обертаються. Випускний патрубок PM модулів може повертатися на 360° для зручності монтажу.
• Вбудований гідробак об'ємом 0,1 л.
• Вбудованість. PM 2 можна адаптувати до наявної установки. За допомогою перемикачів DIP під передньою панеллю можна налаштувати режим роботи, тиск увімкнення, а також активувати додаткові захисні функції.
