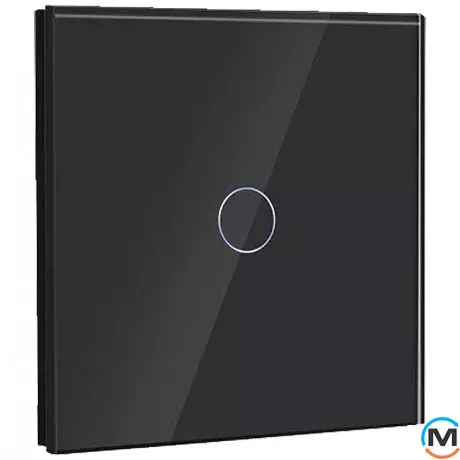

Контролер захисту від протікання води Mastino TS2 black (004404)

Контролер захисту від протікання води Mastino TS2.

Використовується для прийому сигналів від датчиків протікання води та надання команд на знос виконавчих пристроїв. Забезпечує світлове та звукове сповіщення про аварію. До контролера перекриття води TS2 підключається до двох кранів та п'яти датчиків. Якщо вода потрапляє на датчик, вимикач автоматично подає команду на крани для їхнього автоматичного закриття, таким чином захищає від затоплення приміщень.

Опис логіки роботи контролера Mastino TS2:

Робочий режим. При підключенні пристрою до мережі 220В за схемою відбувається його увімкнення та перехід у робочий режим, живлення на клемі номер 1 включається на постійній основі без ліміту часу. Блимання зеленого світлодіода. Крани відчиняються.

Режим перекриття води. При спрацьовуванні датчика на воду або при включенні контролера датчик був замкнутий, система переходить в аварійний режим. Живлення на клемі номер 1 залишається увімкненим, а на клемі номер 3 (NC) додатково включається на постійній основі для подачі сигналу на закриття кранів з електроприводом. Звуковий сигнал про аварію, миготіння червоного світлодіода. Без ліміту часу та без реагування на автопроворот кранів та вологості датчика, доки не буде фізично натиснута кнопка перезавантаження на лицьовій панелі, крани закриваються.

Особливість. Контролер запам'ятовує останній режим роботи навіть після вимкнення живлення.

Режим ручного перекриття води. При тривалому натисканні на сенсорну кнопку протягом трьох секунд крани переходять у закрите положення. Повторне, одинарне, не тривале натискання на сенсорну кнопку переводить крани у відкрите положення та робочий режим контролера.

Режим автопровороту кранів. Програма закриття/відкриття кранів включається один раз на 15 діб. Включається лише в тому випадку, якщо контролер перебуває у звичайному робочому режимі. У режимі перекриття не працює. Якщо при автопровороті кранів відбулося спрацювання датчика, то контролер переходить в аварійний режим. Відлік часу для увімкнення автопровороту кранів відраховується за часом роботи робочого режиму.

4.Режим ручного перекриття води. При тривалому натисканні на сенсорну кнопку протягом 3 секунд крани переходять у закрите положення. Повторне натискання на сенсорну кнопку протягом 3 секунд переводить крани у відкрите положення.

Особливості монтажу та експлуатації:

• Уважно ознайомтеся з інструкцією перед початком роботи.
• Перед підключенням контролера Mastino TS2 або його вимкненням для перевірки або заміни обов'язково знеструмте проводку.
• Електричне з'єднання та підключення контролера до мережі має виконувати кваліфікований електрик.
• Гарантія на несправності контролера, що виникли в результаті його неправильного підключення, не поширюється.
• Напруга живлення на контролер має бути подана з силової шафи і обов'язково через ПЗВ (30 мА).
• Фазу та нуль підвести згідно зі схемою підключення
• Колодка швидкомонтаж на п'ять виходів. Кожен вихід призначений для підключення одного дроту. Для підключення більшої кількості проводів обов'язково необхідно здійснити їх з'єднання методом лудіння або використовувати клеми швидкого монтажу, типу Wago
