Насосна група Meibes Thermix TH із насосом Grundfos UPS 15-50 MBP (до 120 м2) (27409.2)

Термікс TH з термостатичним приводом змішувача діапазон налаштування 25-50 ° C

Галузь застосування: контур "теплої підлоги" для автономної роботи під настінним котлом (температуру контролює рідинний термостат з капілярним датчиком).
Примітка: 1 - орієнтовна максимальна площа системи "тепла підлога", яка виконана трубою Ду 14-16 мм, з кроком 150 мм і має тепловіддачу близько 85 Вт/м2.
Максимальні параметри теплоносія: Pn=6 бар/Tmax=110 0C

Позначення:

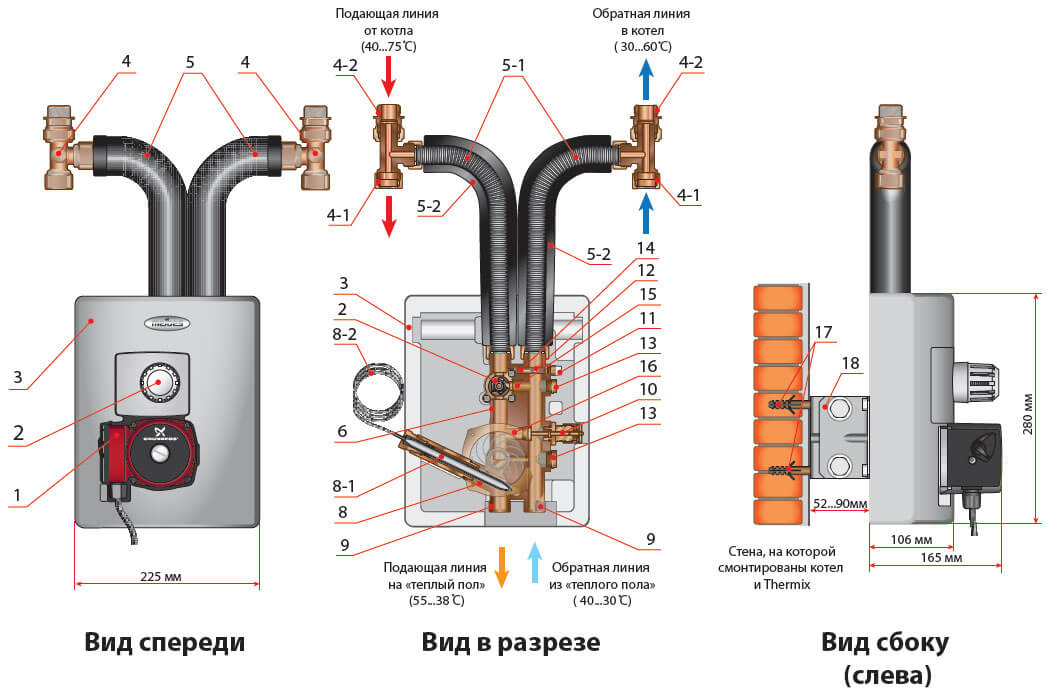

1. - циркуляційний насос; 2. - сідельний клапан під керуванням термостатичної головки з капілярним виносним датчиком (шкала "1,2,3,4,5" - відповідає температурі лінії подачі 10 0С, 20 0С, 30 0С, 40 0С, 50 0С відповідно); 3. - блокова теплоізоляція EPP; 4 – цанговий трійник; 4-1. - сторона підключення системи радіаторного опалення (Цанта Ду 22 мм під мідну трубу); 4-2. - сторона підключення до котла НР 3/4"; 5 - гнучкі теплоізольовані трубопроводи для адаптації під будь-яке розташування патрубків опалення настінного котла; 5-1. - гнучка нержавіюча труба Ду 20 мм; 5-2. - гнучка теплоізоляція; 6. - латунний корпус; 8. - занурювальна гільза для датчика температури (датчик температури йде в комплекті); 8-1. – рідинний датчик температури (елемент від рідинного термостата); 8-2. - капіляр, що з'єднує рідинний датчик температури із термостатом; 9. - патрубки підключення системи “тепла підлога” НР 3/4” євроконус; 10. -балансувальний вентиль вторинного байпасу; 11. - кран Маєвського; 12. - заглушка первинного байпасу (витягується під час встановлення балансувального комплекту арт. 27410.1); 13. - технологічні заглушки (для очищення каналів 15 та 16); 14. - первинний байпас (при вилученні заглушки 12 у поєднанні з балансувальним комплектом виконує роль гідравлічної стрілки); 15. - байпас підмісу (подає на змішувач охолоджений теплоносій); 16. - вторинний байпас (забезпечує додатковий підміс минаючи змішувач. Він забезпечує зменшення гідравлічного опору, протока через нього налаштовується відповідно до вкладеної інструкції); 17. – дюбелі для кріплення до стіни; 18. - консолі, що настроюються по довжині для настінного монтажу (відсувають Thermix від стіни, щоб пустити під ним труби опалення, гарячої води та газопровід).

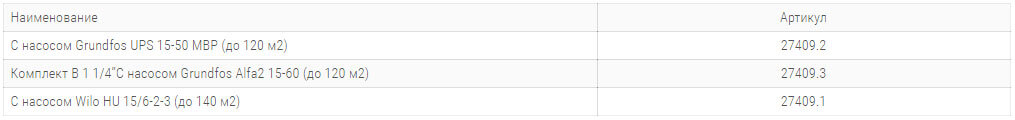

Таблиця артикулів
