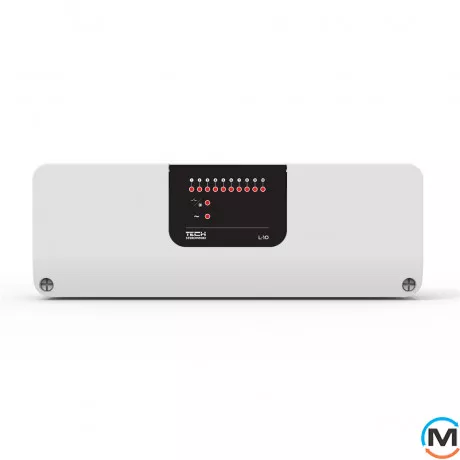

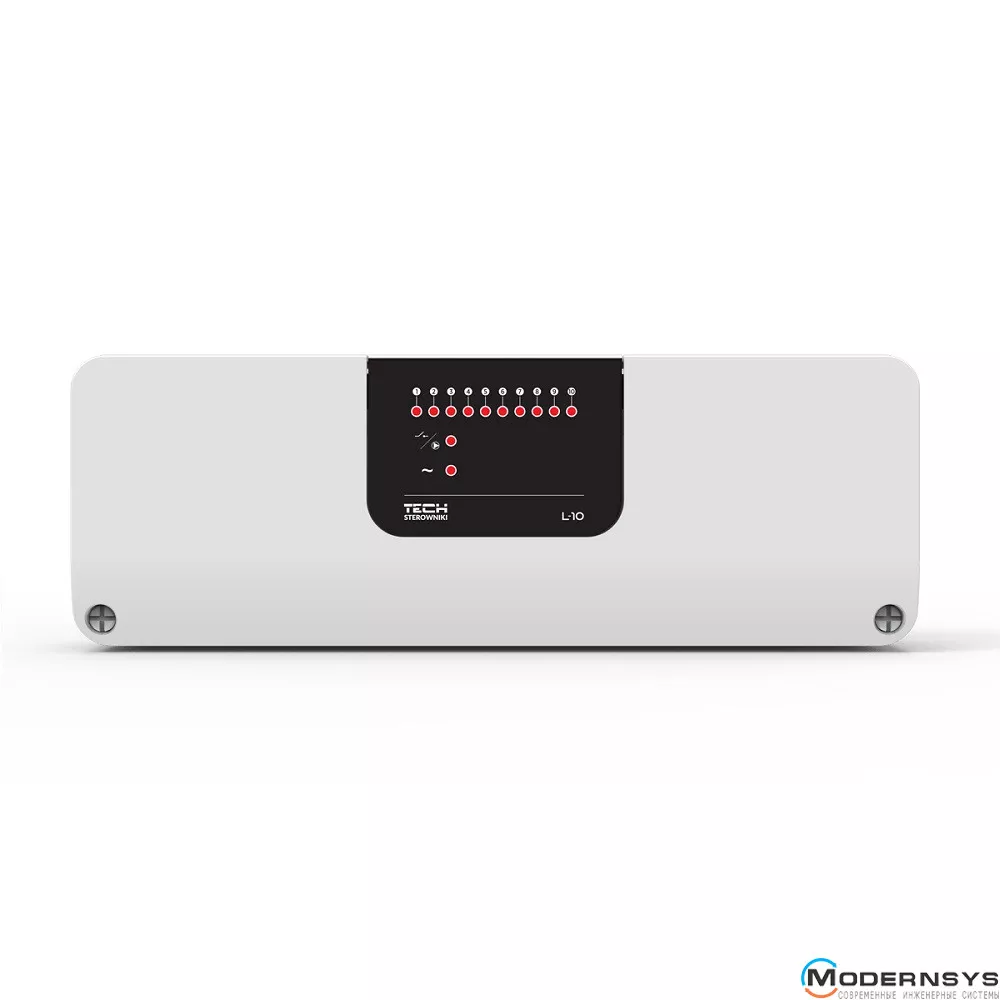

Дрітовий контролер термоелектричних клапанів – 8 зон Tech L-10 (EU-L-10)

Монтажна планка TECH L-10 – це контролер, який на основі сигналу від кімнатних терморегуляторів керує роботою термоелектричних приводів, розташованих на розподільчому колекторі. Цей контролер є провідним, тобто. передача сигналу, а також живлення контролера відбувається по дротах.


Функції контролера:

• керувати температурою повітря максимально в 10 приміщеннях (зонах);
• керувати роботою котла (через сухий контакт);
• керувати роботою циркуляційного насоса відповідного контуру опалення;
• 2-х хвилинна затримка включення контактів: безпотенційного та під напругою;

При досягненні заданої температури у всіх приміщеннях (зонах), контролер закриває всі термоелектричні приводи на розділювальному гребінці, вимикає насос і вимикає котел через сухий контакт, оскільки немає необхідності в їх роботі. Як тільки в одному приміщенні температура падає нижче заданої на гістерезис – контролер відкриває термоелектричні приводи, що обслуговують цю зону, включає насос і включає нагрівальний прилад.

Монтажна планка L-10 працює як із нормально закритими термоелектричними приводами TECH STT-230/2 та TECH STT-230/2S (або приводами інших виробників) з напругою живлення 230В.

Максимальна кількість термоелектричних приводів, що обслуговуються, в одній зоні залежить від потужності використовуваного приводу. Сумарне навантаження приводів для однієї зони не повинно перевищувати 66 Вт.

Приклад:
Потужність приводу TECH STT-230/2 – 2 Вт
Кількість приводів на зону – 66: 2 = 33 шт.
