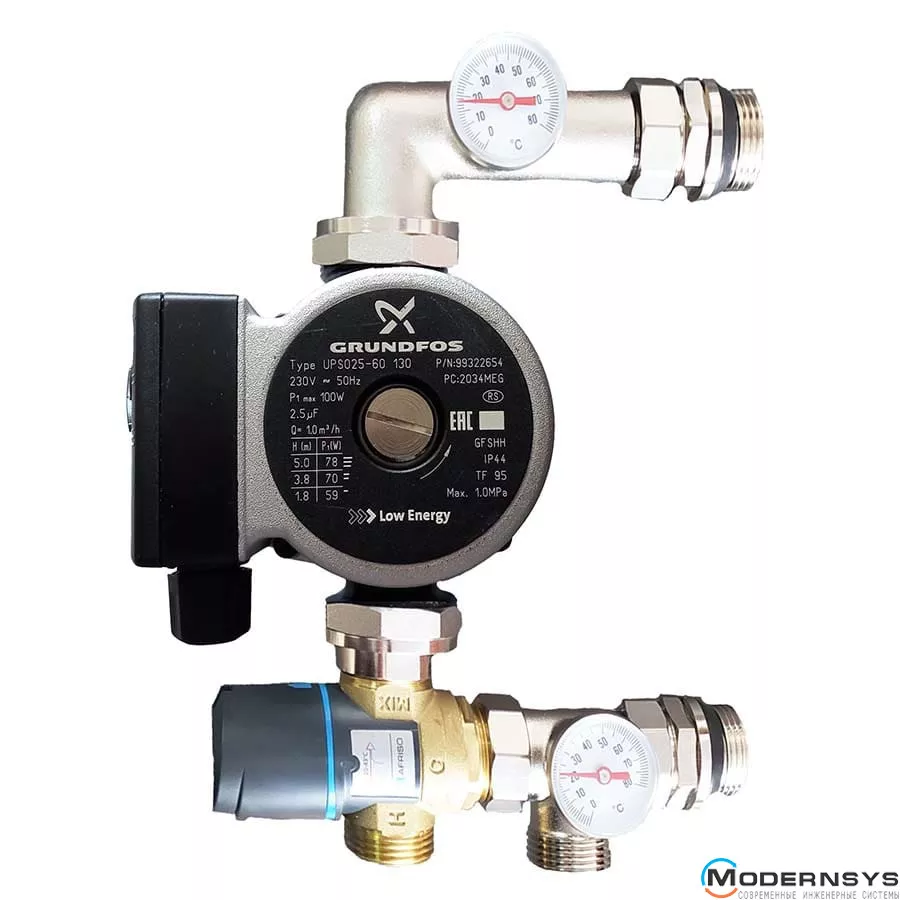

Змішувальний вузол 1" для теплої підлоги Tervix Mixset з нечаст. насосом та клапаном ATM561 (521321)

Змішувальний вузол для теплої підлоги Tervix Pro Line Mixset  розроблений як перемикач між системою опалення з боку джерела тепла і розподільчим гребінцем (колектором) для теплої підлоги. Він використовується для підготовки теплоносія до заданої температури, яка потім подається в систему обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільними гребінками від 2 до 12 контурів.

Принцип дії

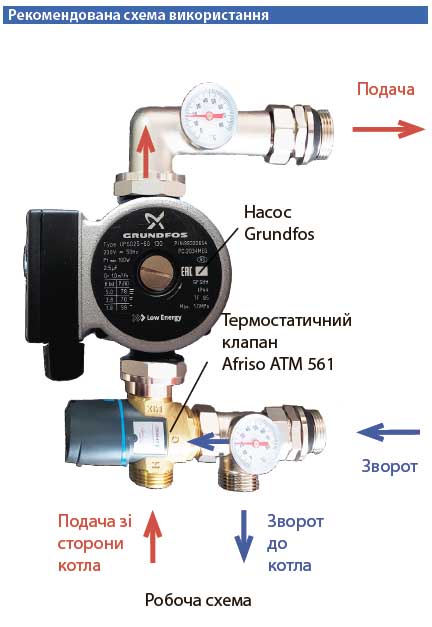

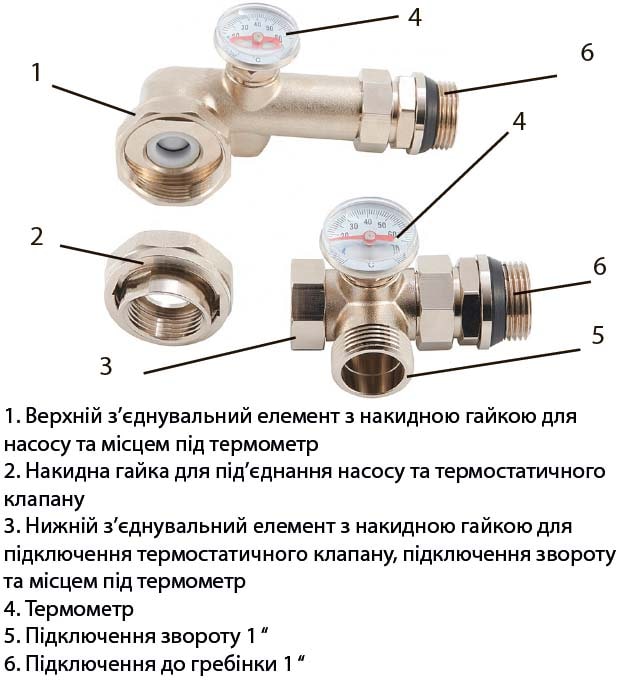

Теплоносій, що подається з джерела тепла, надходить на термостатичний клапан (входить до комплекту). Теплоносій (подача з боку котла) поєднується з теплоносієм (звернення з боку гребінки) в термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (входить до комплекту). Також, для візуального контролю температури теплоносія, на подачі та обороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрівання до джерела тепла. Після термостатичного клапана теплоносій проходить через циркуляційний насос і подається на розподільний гребінець.

Підключення

Змішувальний вузол повинен бути підключений до опалювальної системи з боку джерела тепла – зовнішнє різьблення 1''. У комплекті йде змішувальний клапан ATM 561 (Afriso) і насос Grundfos UPS 025-60. Рекомендується також використовувати кульові крани для підключення вузла до джерела тепла і до розподільного гребінця. розподільним гребінцем зовнішнім різьбленням 1''. На змішувальний вузол можна встановити циркуляційний насос з базою 130 і 180 мм. Насос кріпиться двома накидними гайками.
