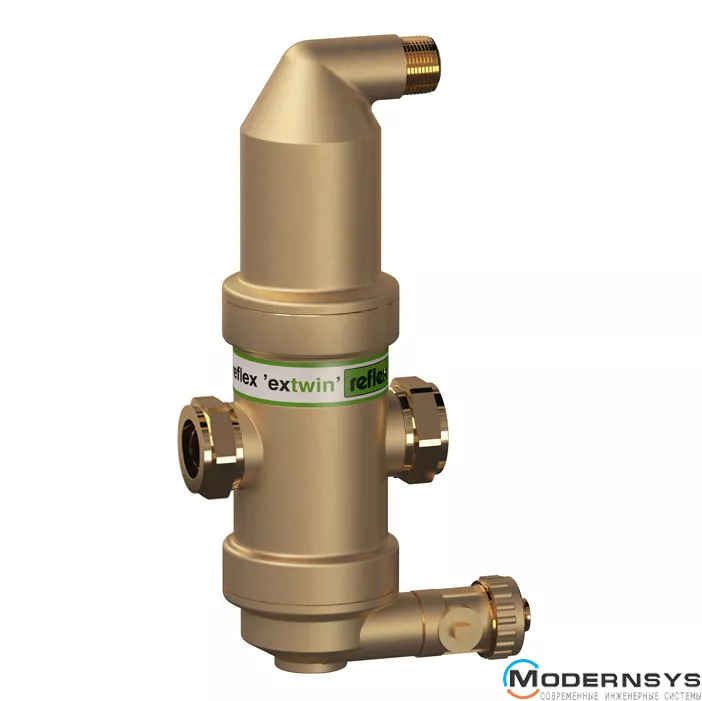

Комбінований сепаратор повітря та шламу Reflex extwin TW 1 (9253010)

Безвідмовна робота системи опалення обумовлена багатьма факторами. Попадання повітря, мікробульбашок, бруду та шламу можуть сильно порушити експлуатацію системи опалення. З сепараторами марки Reflex Ви дбаєте про те, щоб всі фактори, що заважають роботі системи, зникли — з мінімальними витратами та надійним результатом. Поліпшення якості води забезпечує ефективність роботи системи та зменшує появу несправностей та пов'язані з ними фінансові витрати та витрати часу!

Області застосування

Комбіновані сепаратори мікропухирців, бруду та шламу слід застосовувати для видалення шламу після джерел тепла, де можуть з'являтися вапняні домішки. Сепараторів Reflex ’extwin’ об'єднують у собі, в одному компактному корпусі, функції окремих сепараторів Reflex ’exair’ та ’exdirt’. Сепаратори зазвичай монтуються після джерела тепла в опалювальних системах з низькою або нульовою статичною висотою (до 10 м висоти установки). У системах охолодження раціонально проводити дегазацію та видалення шламу перед чилером або теплообмінником на звороті.

Принцип роботи

Reflex серії ’extwin’ поєднує принципи роботи ’exair’ та ’exdirt’:

• що знаходяться вільні мікробульбашки газів, в циркулюючому теплоносії, призводять до збоїв у роботі системи. Для видалення бульбашок із системи, слід застосувати відповідне обладнання. Так як поперечний переріз сепаратора reflex & exair & lsquo; значно більше діаметра приєднання, швидкість течії теплоносія швидко знижується. Спеціальна сітка забезпечує особливий потік теплоносія, внаслідок чого забезпечується рух газових бульбашок нагору. При збільшенні, бульбашки піднімаються в повітрязбірну камеру, що знаходиться зверху, після чого за допомогою сепаратора повітря вони автоматично видаляються з системи.
• видалення бруду та шламу в Reflex ’exdirt’ за принципом роботи нагадує видалення повітряних мікробульбашок: потік теплоносія проходить через область з великим поперечним перерізом і низькою швидкістю потоку. Проходячи через унікальну сітку, сплетену з дроту, частинки шламу та бруду сповільнюються та осідають у спеціальній камері. Цю камеру можна легко очищати за допомогою спускного крана, дозволяючи не відключати при цьому систему.

Переваги Reflex ’extwin’

• видаляє вільно циркулюючі бульбашки повітря та газів
• значно прискорюється гідравлічна стабілізація тиску після заповнення системи
• асортимент продукції враховує будь-які значення тиску, температури та властивості матеріалу
• існує виконання для системи із сонячним колектором
• корпус виконаний із латуні або сталі
• монтується вертикально та горизонтально
• варіанти підключення: різьбове, обтискне, фланцеве, під зварювання
• діаметр підключення від Rp ¾ до DN 300
• макс. робочий тиск: 10 bar
• макс. робоча температура 110 °C
