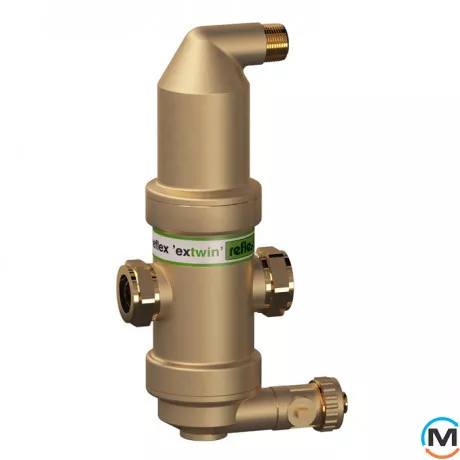

Комбинированный сепаратор воздуха и шлама Reflex extwin TW 1 (9253010)

Безотказная работа системы отопления обусловлена многими факторами. Попадание воздуха, микропузырьков, грязи и шлама могут сильно нарушить эксплуатацию системы отопления. С сепараторами марки Reflex Вы заботитесь о том, чтобы все мешающие работе системы факторы исчезли — с минимальными затратами и надёжным результатом. Улучшение качества воды обеспечивает эффективность работы системы и уменьшает появление неисправностей и связанные с ними финансовые затраты и затраты времени!

Области применения

Комбинированные сепараторы микропузырьков, грязи и шлама следует применять для удаления шлама после источников тепла, где могут появляться известковые примеси. Сепараторов Reflex ’extwin’ объединяют в себе, в одном компактном корпусе, функции отдельных сепараторов Reflex ’exair’ и ’exdirt’. Сепараторы, как правило, монтируются после источника тепла в отопительных системах с низкой или нулевой статической высотой (до 10 м высоты установки). В системах охлаждения рационально производить дегазацию и удаление шлама перед чиллером или теплообменником на обратке.

Принцип работы

Reflex серии ’extwin’ объединяет принципы работы ’exair’ и ’exdirt’:

• находящиеся свободные микропузырьки газов, в циркулирующем теплоносителе, приводят к сбоям в работе системы. Для удаления пузырьков из системы, следует применить соответствующие оборудование. Так как поперечное сечение сепаратора reflex ’exair‘ значительно больше диаметра присоединения, то скорость течения теплоносителя быстро снижается. Специальная сетка обеспечивает особый поток теплоносителя, в результате чего обеспечивается движение газовых пузырьков наверх. При увеличении, пузырьки поднимаются в находящуюся сверху воздухосборную камеру, после чего при помощи сепаратора воздуха они автоматически удаляются из системы.
• удаление грязи и шлама в Reflex ’exdirt’ по принципу работы напоминает удаление воздушных микропузырьков: поток теплоносителя проходит через область с большим поперечным сечением и низкой скоростью потока. Проходя через уникальную сетку, сплетённую из проволоки, частички шлама и грязи замедляются и оседают в специальной камере. Эту камеру можно легко регулярно очищать при помощи спускного крана, позволяя не отключать при этом систему.

Преимущества Reflex ’extwin’

• удаляет свободно циркулирующие пузырьки воздуха и газов
• значительно ускоряется гидравлическая стабилизация давления после заполнения системы
• ассортимент продукции учитывает любые значения давления, температуры и свойства материала
• существует исполнение для системы с солнечным коллектором
• корпус выполнен из латуни или стали
• монтируется вертикально и горизонтально
• варианты подключения: резьбовое, обжимное, фланцевое, под сварку
• диаметр подключения от Rp ¾ до DN 300
• макс. рабочее давление: 10 bar
• макс. рабочая температура 110 °C
