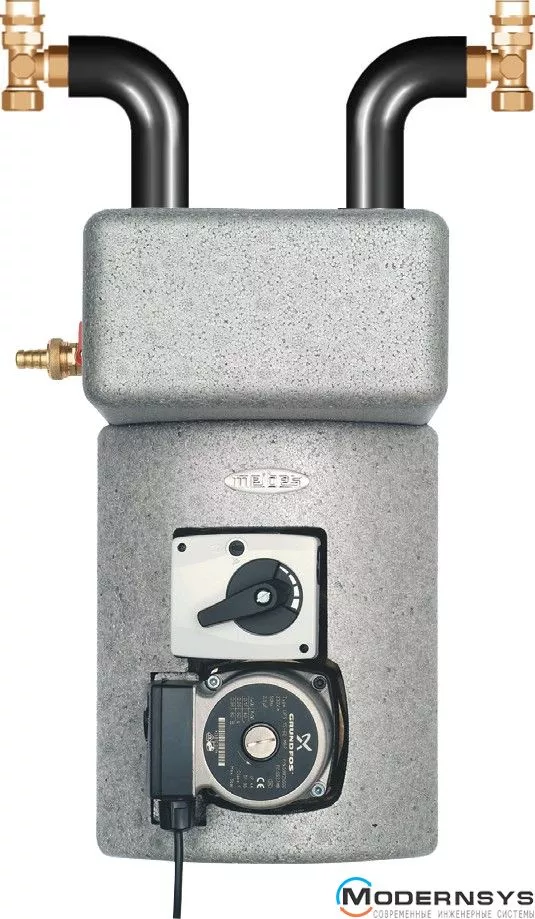

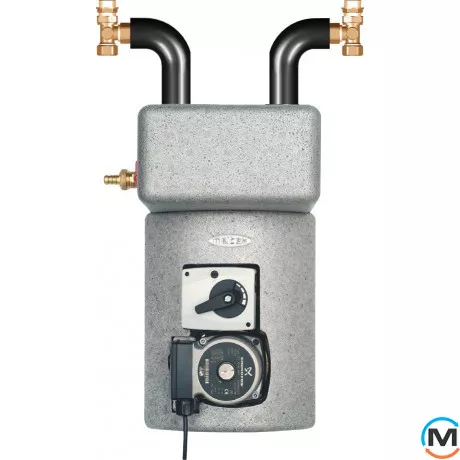

Насосна група Meibes Thermix HE 30 пластин Wilo HU 15/4 (27408.30 WI)

Майбес Термікс з роздільним теплообмінником та сервоприводом 220В

Галузь застосування: для підключення до настінного котла контуру з антифризом, періодично працюючого контуру опалення, припливної вентиляції, маленького басейну тощо. під керуванням електронного регулятора.
Максимальні параметри теплоносія: Pn=6 бар/Tmax=110 0C

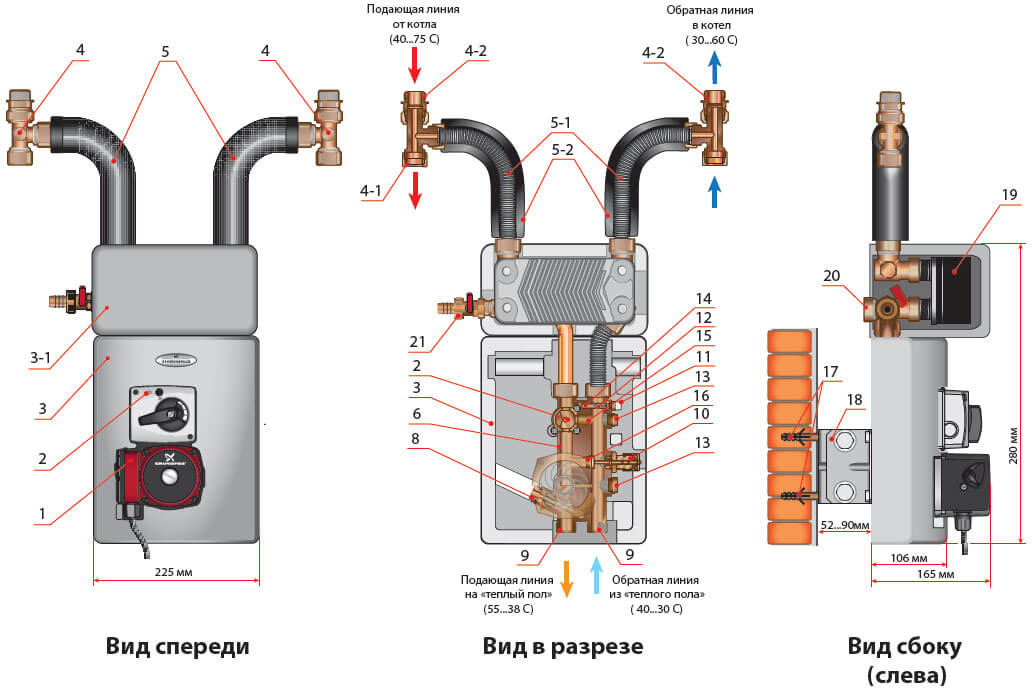

Позначення:

1. - циркуляційний насос; 2. - 3-х ходовий змішувач з електроприводом 220В (3-х точкове керування); 3. - блокова EPP теплоізоляція; 3-1. - блокова EPP теплоізоляція теплообмінника; 4. - цанговий трійник для підключення до опалювальних патрубків котла; 4-1. - цангове підключення під мідну трубу Ду 22 мм; 4-2. - підключення до котла 3/4" НР; 5. - гнучкі трубки теплоізоляції для легкого підключення до котлів будь-яких виробників; 5-1. - гнучка нержавіюча гофротруба; 5-2. - каучукова теплоізоляція; 6. - латунний корпус; 8. – гільза для датчика температури; 9. - патрубки підключення до системи "тепла підлога" НР 3/4" (євроконус); 10. - балансувальний вентиль вторинного байпасу; 11. - кран Маєвського; 12. - заглушка первинного байпасу (витягується під час встановлення балансувального комплекту арт. 27410.1); 13. - технологічні заглушки (для очищення каналів 15 та 16); 14. - первинний байпас (при вилученні заглушки 12 у поєднанні з балансувальним комплектом виконує роль гідравлічної стрілки); 15. - байпас підмісу (подає на змішувач охолоджений теплоносій); 16. - вторинний байпас (забезпечує додатковий підміс минаючи змішувач. Він забезпечує зменшення гідравлічного опору, протока через нього налаштовується відповідно до вкладеної інструкції); 17. – дюбелі для кріплення до стіни; 18. - консолі, що настроюються по довжині для настінного монтажу (відсувають Thermix від стіни, щоб пустити під ним труби опалення, гарячої води та газопровід); 19. - розділовий пластинчастий теплообмінник (поділяє водяний тракт котла від тракту системи опалення з антифризом або водою з киснем); 20. - заглушений патрубок для підключення розширювального посуду на систему опалення; 21. - кран для зливу та наповнення.

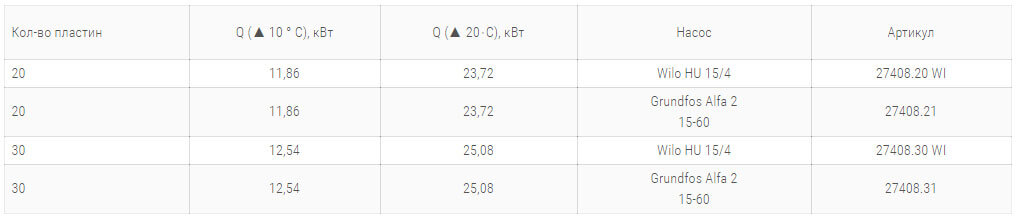

Таблиця характеристик Thermix HE з роздільним теплообмінником та сервоприводом 220В
