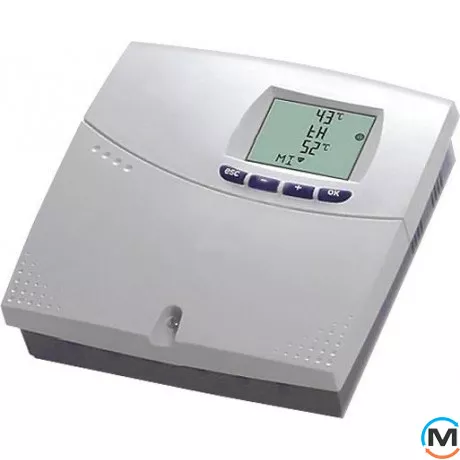

Базовий погодозалежний регулятор Meibes HZR-C (7R5R5)

Базовий погодозалежний регулятор HZR-C

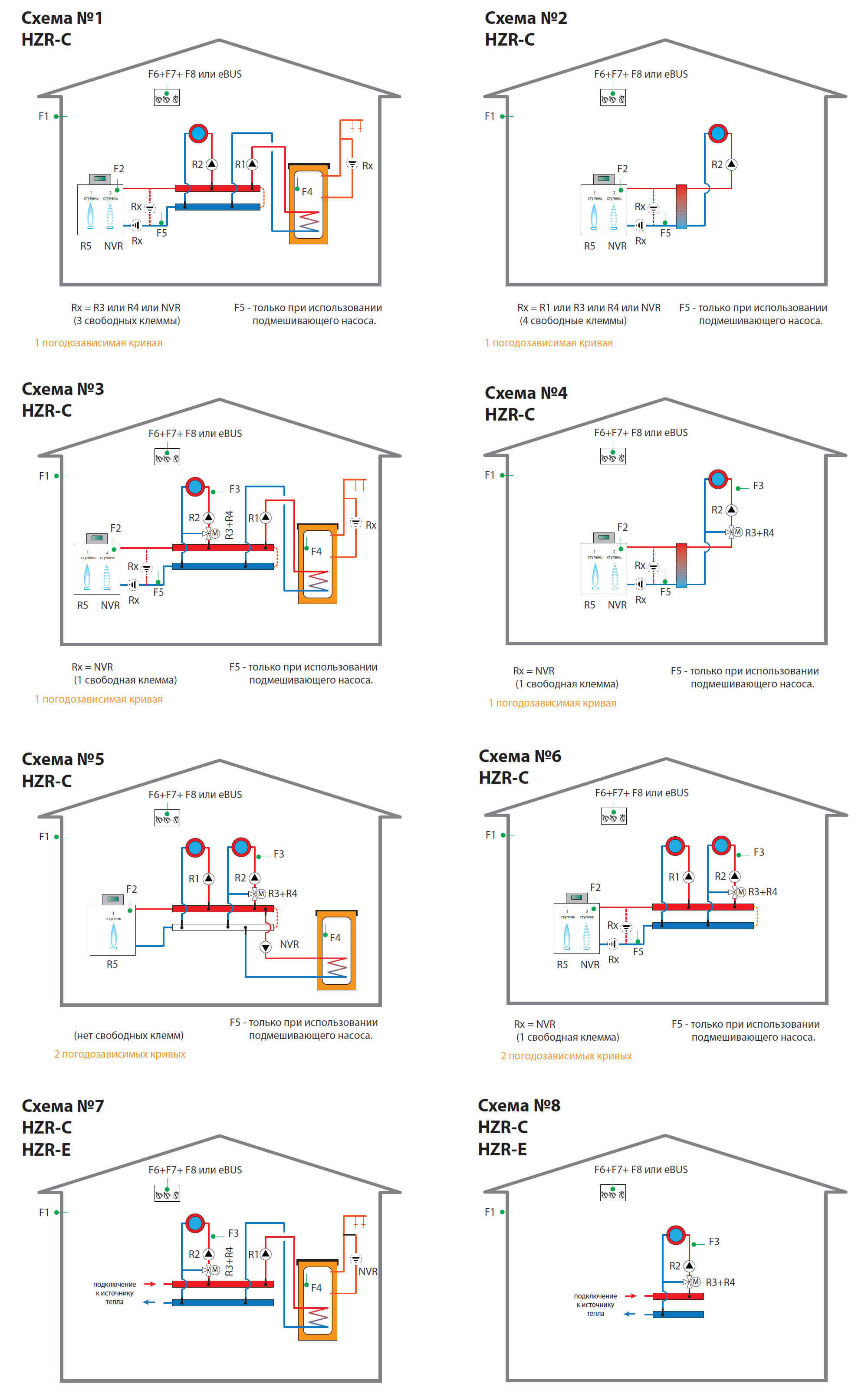

Призначений для керування опалювальною установкою в погодозалежному режимі. Має 8 вбудованих гідравлічних схем(8 програм для різних опалювальних установок), які дозволяють йому керувати як одиночним контуром змішувача, так і котельною установкою з двома опалювальними контурами (прямий і змішувальний) і нагріванням бака ГВП.
Даний регулятор є базовим - тільки він може керувати казаном і в ньому є годинник.
Харчування - 220В (50 Гц). Датчики в комплект постачання не входять.

Опис:

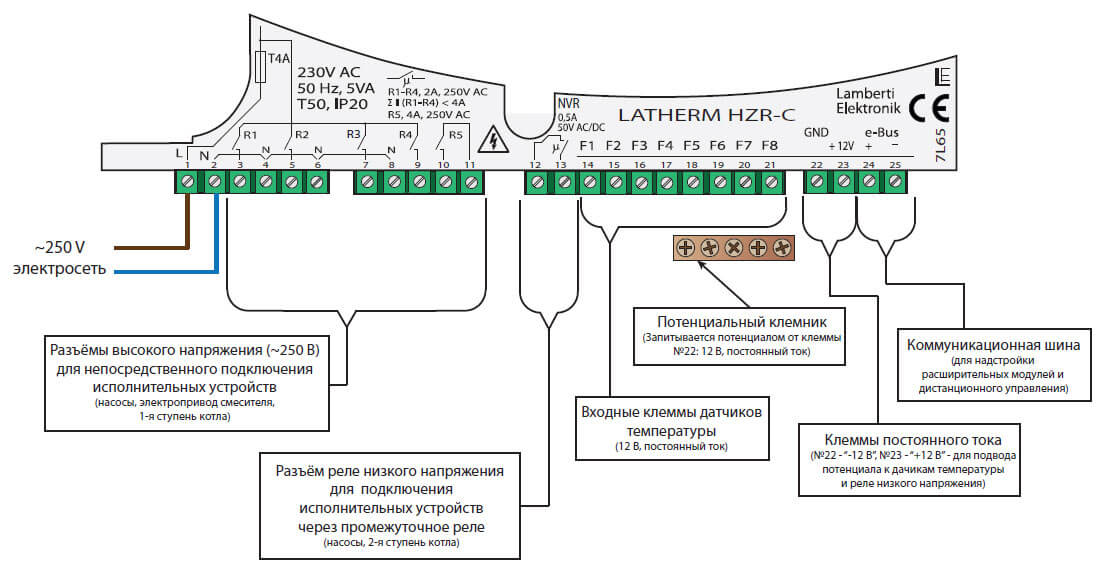

Залежно від того, яка зі схем активується в регуляторах HZR-C та HZR-E, силові контакти R1...R4, безпотенційні контакти R5 та NVR, а також низьковольтні контакти датчиків температур одержують відповідне місце у гідравлічній схемі.
Вільні контакти можуть бути призначені на керування будь-яким із пристроїв, намальованих пунктиром (котловий або підмішуючий насоси),
клеми 2-го ступеня пальника. Кількість пристроїв, що підключаються, обмежена кількістю вільних клем.
Розширення схеми за кількістю керованих контурів здійснюється шляхом приєднання до базового регулятора HZR-C по шині eBUS (2-х житловий кабель з перетином 0,75 мм2) необхідної кількості розширювальних регуляторів HZR-E (до 8 шт.).
У регуляторі HZR-C зашиті всі 8 схем, а регуляторі HZR-E - лише 2-ві (№7 і №8).
Датчик зовнішньої температури може бути підключений або один на кілька регуляторів, або кожен регулятор може мати свій зовнішній датчик
температури (F1).
Тепла підлога - контури із змішувачем можуть бути призначені контурами теплої підлоги. Це активує для них низькотемпературну опалювальну криву,
Зміщення за тимчасовими програмами з урахуванням інерції, можливість контролювати окремим датчиком температуру стяжки, запускати програму сушіння стяжки.
Контур водонагрівача може завантажуватися за пріоритетом, паралельно із системою опалення.
Температура у водонагрівачі підтримується або за датчиком температури, або замиканням контактів датчика F4 зовнішнім термостатом. Це дозволяє підключати споживачів зі своєю автоматикою, яка може вимагати подачі тепла на власні потреби.
Автоматика має вбудований алгоритм управління котлами, яким потрібний захист від низькотемпературної корозії, і яким, навпаки, корисний низькотемпературний теплоносій.
