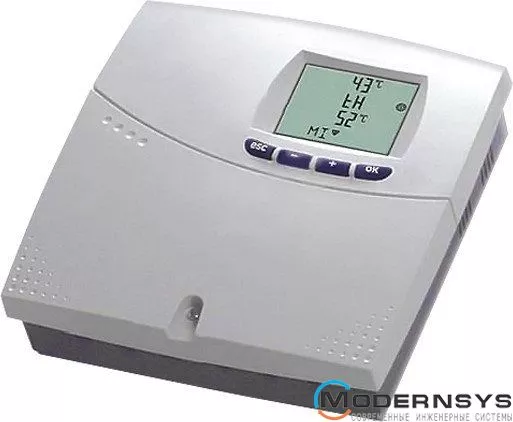

Базовый погодозависимый регулятор Meibes HZR-C (7R5R5)

Базовый погодозависимый регулятор HZR-C

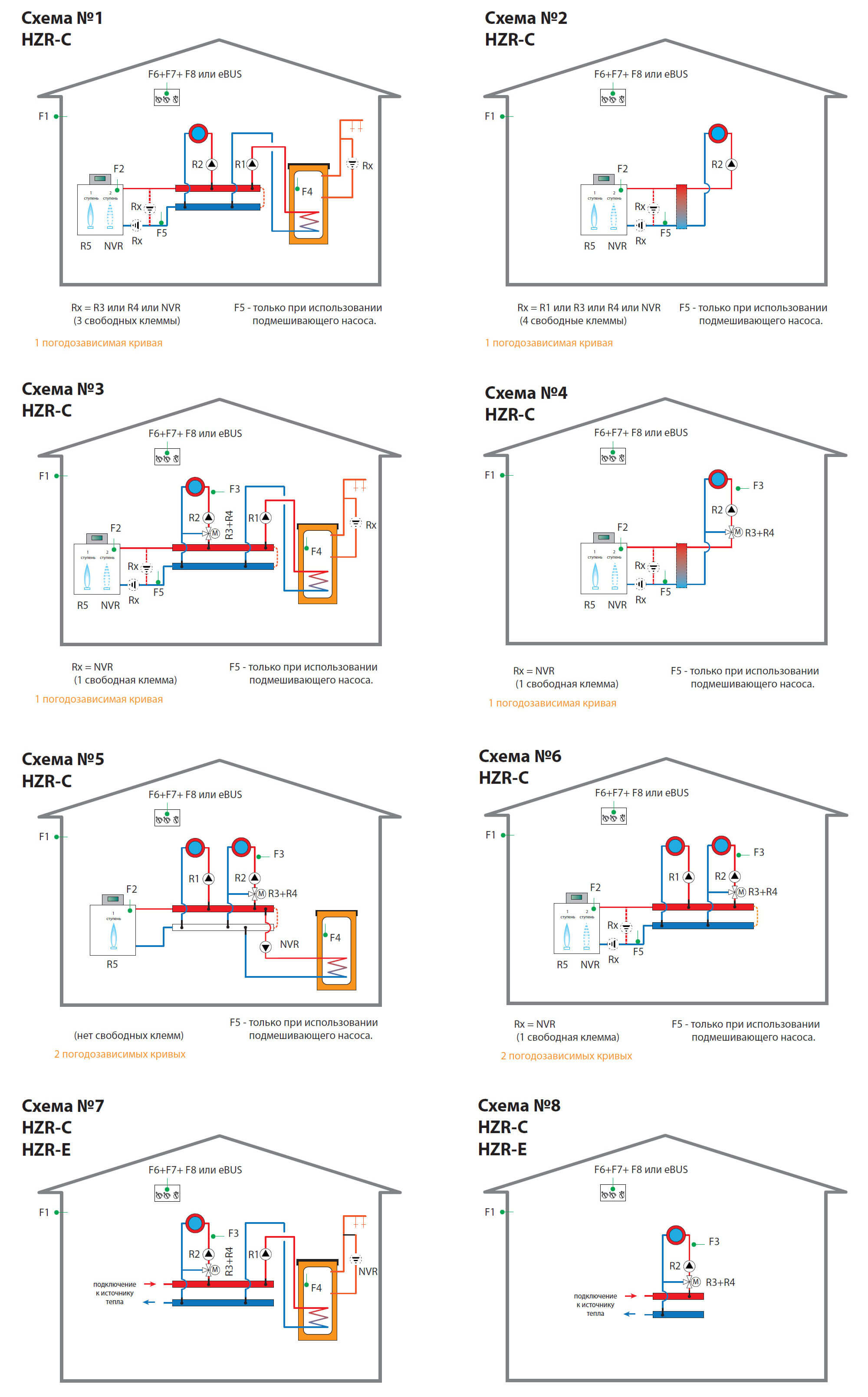

Предназначен для управления отопительной установкой в погодозависимом режиме. Имеет 8 встроенных гидравлических схем(8 программ для различных отопительных установок), которые позволяют ему управлять как одиночным смесительным контуром, так и котельной установкой с двумя отопительными контурами (прямой и смесительный) и нагревом бака ГВС.
Данный регулятор является базовым - только он может управлять котлом и в нём есть часы.
Питания - 220В (50 Гц). Датчики в комплект поставки не входят.

Описание:

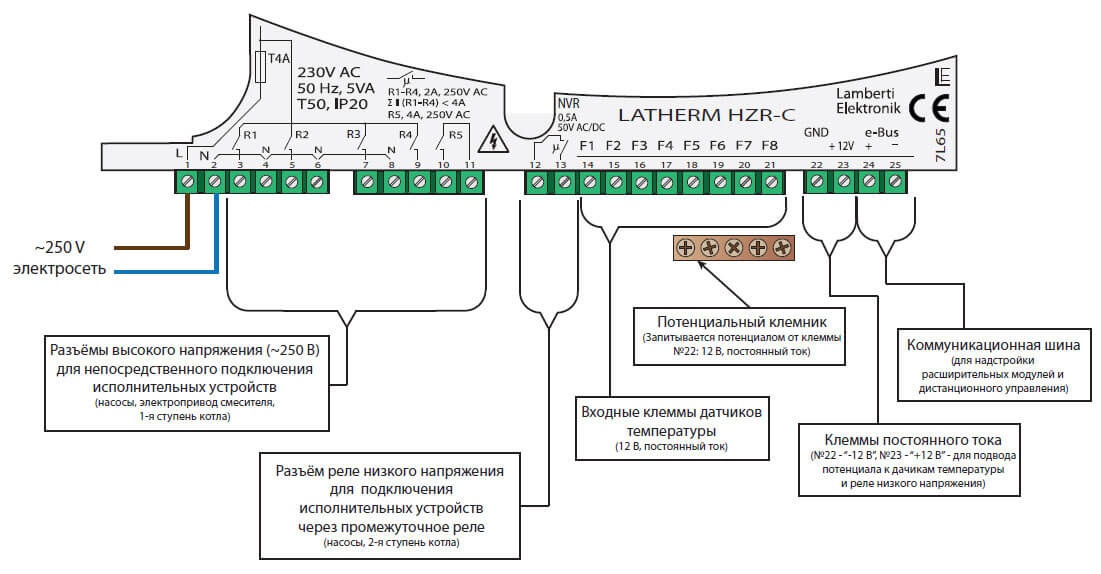

В зависимости от того, какая из схем активируется в регуляторах HZR-C и HZR-E, силовые контакты R1...R4, беспотенциальные контакты R5 и NVR, а также низковольтные контакты датчиков температур получают соответствующее место в гидравлической схеме.
Свободные контакты могут быть назначены на управление любым из устройств, нарисованных пунктиром (котловой или подмешивающий насосы),
клеммы 2-й ступени горелки. Количество подключаемых устройств ограничено количеством свободных клемм.
Расширение схемы по количеству управляемых контуров производится путём присоединения к базовому регулятору HZR-C по шине eBUS (2-х жильный кабель с сечением 0,75 мм2) нужного количества расширительных регуляторов HZR-E (до 8 шт.).
В регуляторе HZR-C зашиты все 8 схем, а в регуляторе HZR-E - только 2-ве (№7 и №8).
Датчик наружной температуры может быть подключён либо один на несколько регуляторов, либо каждый регулятор может иметь свой датчик наружной
температуры (F1).
Тёплый пол - контуры со смесителем могут быть назначены контурами теплого пола. Это активирует для них низкотемпературную отопительную кривую,
смещения по временным программам с учетом инерции, возможность контролировать отдельным датчиком температуру стяжки, запускать программу сушки стяжки.
Контур водонагревателя может загружаться по приоритету, параллельно с системой отопления.
Температура в водонагревателе подержаватся либо по датчику температуры, либо по замыканию контактов датчика F4 внешним термостатом. Это позволяет подключать потребителей со своей автоматикой, которая может требовать подачи тепла на собственные нужды.
Автоматика имеет встроенный алгоритм управления котлами, которым нужна защита от низкотемпературной коррозии, и которым наоборот полезен низкотемпературный теплоноситель.
