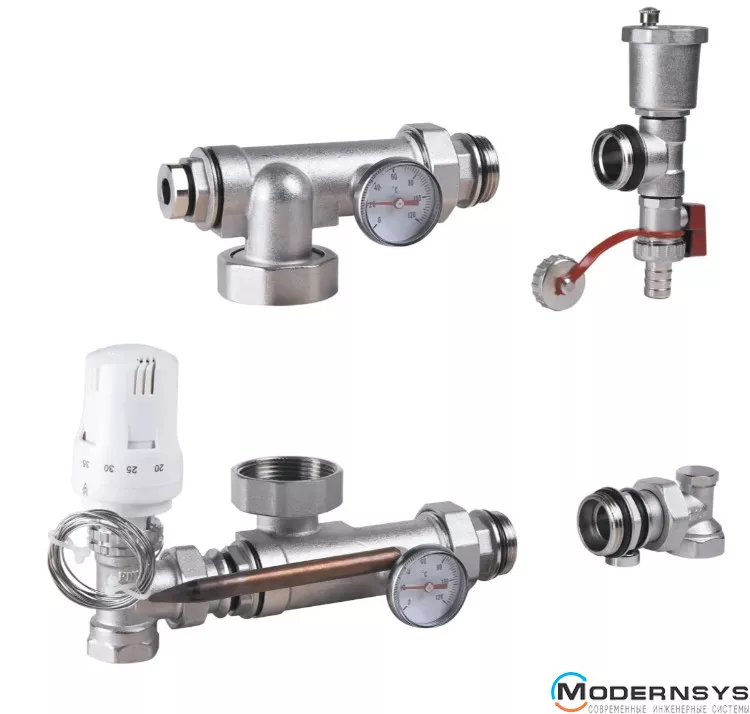

Комплект для теплого пола ASG (6555299)

Смесительный узел Reiger ASG предназначен для использования в системах водяных теплых полов. Его основное предназначение – обеспечить подачу теплоносителя (воды) нужной температуры в контур теплого пола.

Функции смесительного узла Reiger ASG

• Регулировка температуры теплоносителя Смесительный узел смешивает горячую воду с обратной (более холодной) для получения теплоносителя нужной температуры, оптимальной для теплых полов (обычно 30-45°C). Это осуществляется автоматическим термостатическим смесительным клапаном.
• Циркуляция теплоносителя Насос, встроенный в смесительный узел, обеспечивает циркуляцию теплоносителя по контуру теплого пола.
• Защита от перегрева и избыточного давления Предохранительный клапан предохраняет систему от превышения максимально допустимого давления.
• Контроль параметров Манометры и термометры позволяют контролировать давление и температуру теплоносителя в прямом и обратном трубопроводах.

Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Принцип работы смесительного узла Reiger ASG

Теплоноситель, подаваемый из источника тепла, поступает на нижний соединительный элемент к которому подсоединена термоголовка), а выносной баллон размещается возле гильзы в верхнем соединительном элементе (1). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в нижнем соединительном элементе. Температура на выходе регулируется термологовкой. Также для визуального контроля температуры теплоносителя предусмотрен термометр. Далее теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку. Остатки теплоносителя подаются на оборот источнику тепла. Для повествования узла предсказаний распылитель. Для крепления узла к стене в комплекте идет специальный крепеж.
