Плоский солнечный коллектор Meibes MFK 001 (45311.2)

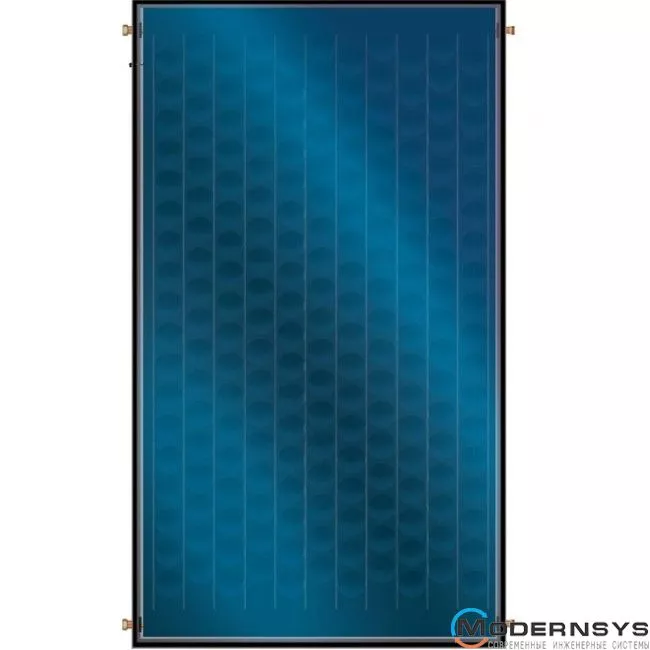

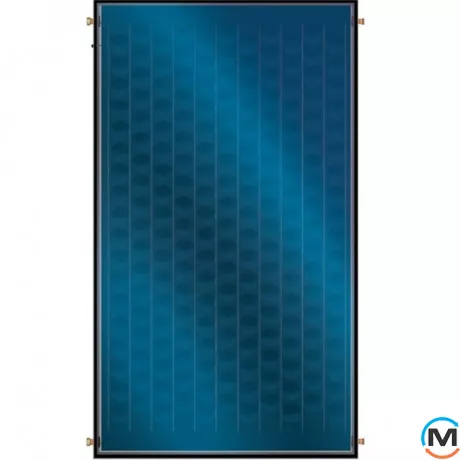

Плоский солнечный коллектор Майбес MFK 001

Плоские солнечные коллекторы MFK 001 предназначены для преобразования солнечной энергии в тепловую, и последующую передачу ее в систему отопления, можно использовать для нагрева воды. Работают по принципу нагрева черного тела в застекленном теплоизолированном пенале. Устанавливаются только вертикально под углом от 150 до 750. Корпус выполнен из алюминия (устойчивый к атмосферным осадкам и коррозии), переднее стекло из ударопрочного стекла высокой прозрачности. MFK - Meibes Flate Kollektor.

Особенности:

• Обеспечивает существенный вклад тепловой энергии в системы ГВС и отопления при наличии прямого солнечного излучения.
• Может полностью закрыть потребности в ГВС/подогреве бассейна в летнее время.
• Выдерживает атмосферные осадки, ураганные ветры до 120 км/ч, крупный град.
• Позволяет растапливать снежный покров (при наличии такой функции в автоматике).
• Позволяет сбрасывать излишки тепла наружу (при наличии такой функции в автоматике).
• Патрубки коллекторов оснащены подключениями (НГ 3/4’’ - слева, НР 3/4’’ - справа) для быстрой увязки между собой коллекторов в ряд и подключения трубопроводов.
• Невысокая капиталоёмкость системы.
• Быстрая поставка комплекта оборудования на объект - все оборудование находится на складах в Украине.
• Гарантия 10 лет.

Устройство коллектора

Обозначения:

1. Эпоксидная смола.
2. Ударопрочное стекло высокой прозрачности.
3. Высокоселективное покрытие с низким уровнем эмиссии:
3.1 Защитный слой с низким уровнем отражения.
3.2 Слой с высоким коэффициентом преломления света.
3.3 Абсорбирущий слой.
3.4 Связывающий слой.
3.5 Слой, который отражает инфакрасное излучение.
4. Подложка (алюминиевая для MFK 001.
5. Гильза для датчика температуры Ду 8 мм.
6. Продольная медная теплоотводящая трубка Ду 8 мм, привареная к подложке лазером таким образом, чтобы обеспечить омывание подложки теплоносителем (теплообменник типа “арфа”).
7. Сборный коллектор подащей или обратной линий (в солнечном коллекторе их 2 шт.). Слева имеет НГ 3/4’’(верх/низ), а справа НР 3/4’’ (верх/низ).
8. Минвата толщиной 40 мм.
9. Алюминиевая рама коллектора.
10. Подложка из многослойного спрессованного алюминия.

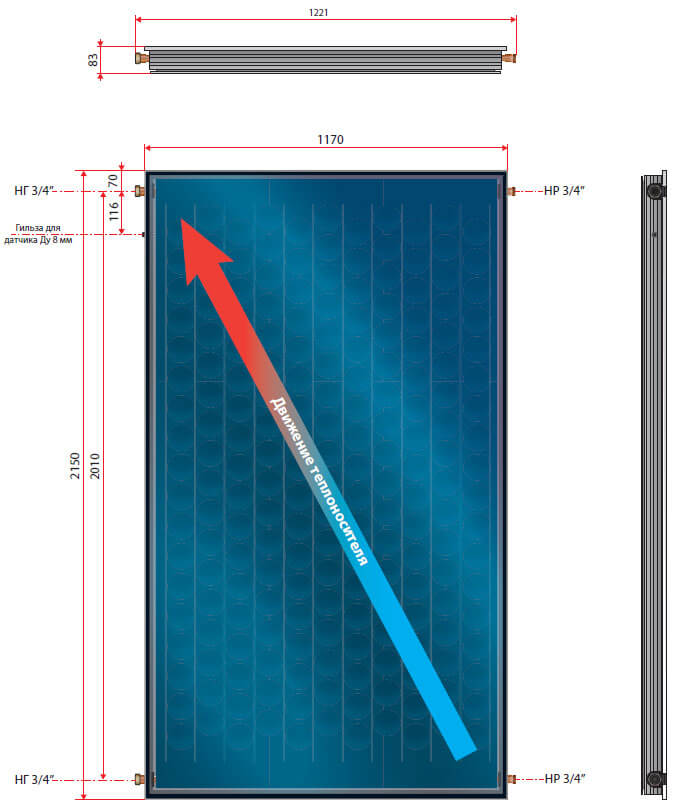

Размеры коллектора

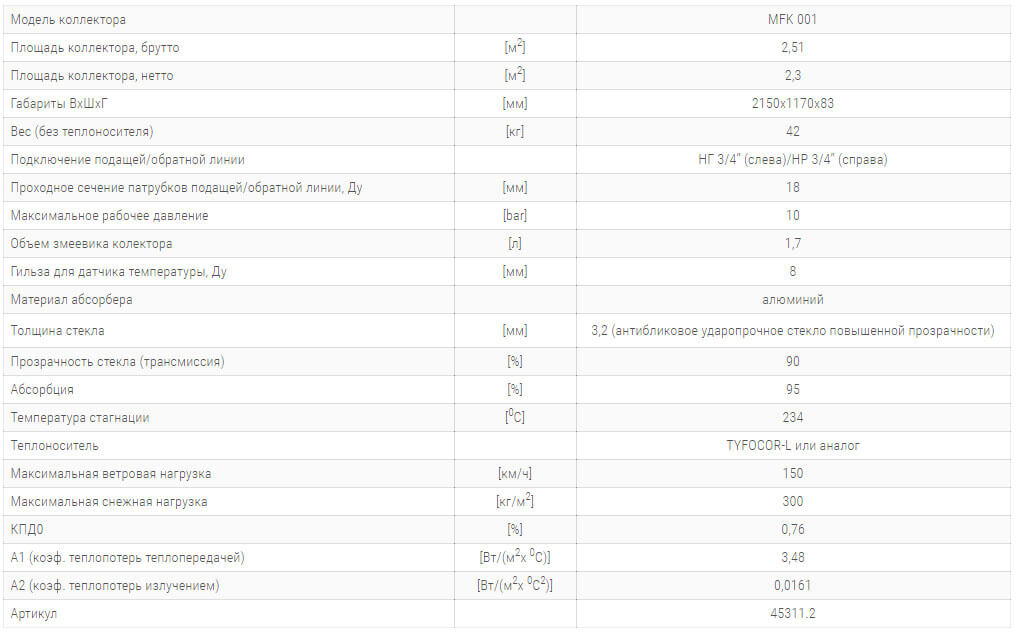

Таблица характеристик плоского солнечного коллектора MFK 001
