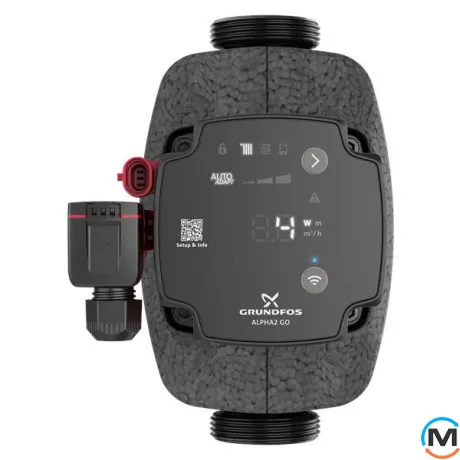

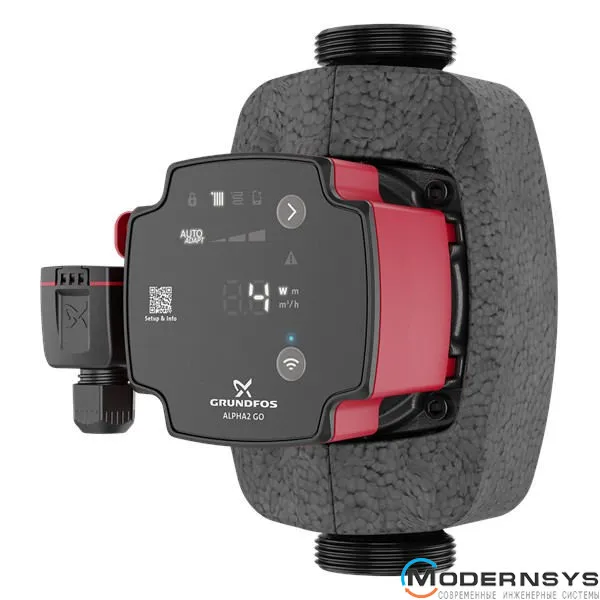

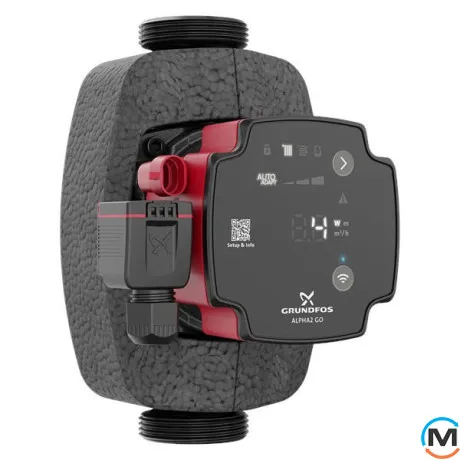

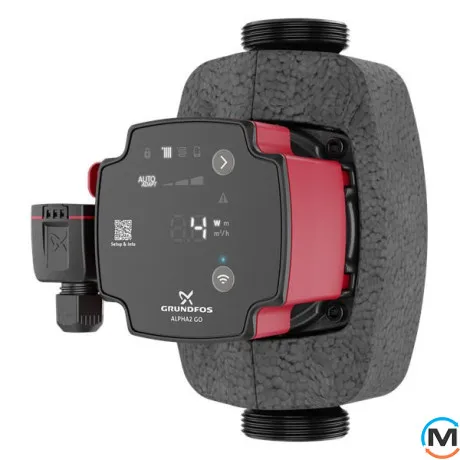

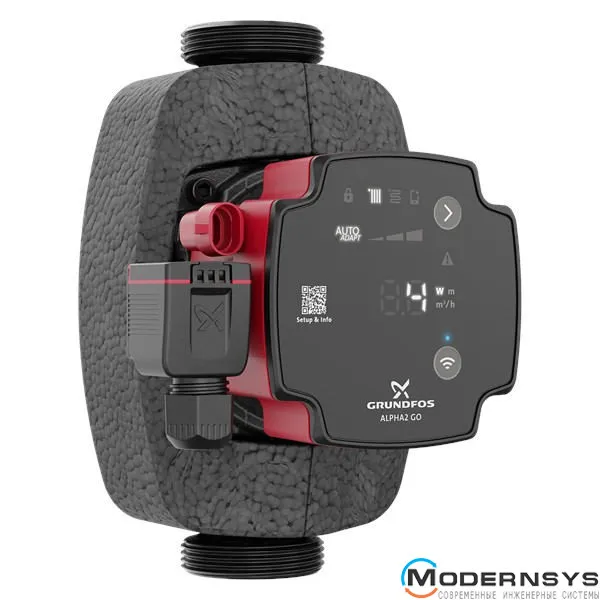

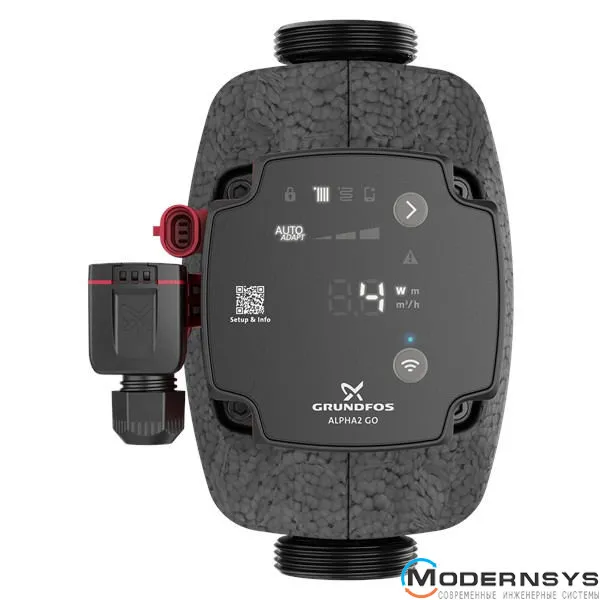

Циркуляционный насос Grundfos ALPHA2 GO K 25-75 180 220-240 (93074275)

Компактный интеллектуальный циркуляционный насос для отопления, кондиционирования и охлаждения с температурой жидкости до −20 °C, напором до 7,5 метра и управлением через Grundfos GO

Циркуляционный насос Grundfos ALPHA2 GO K  — это специальная высокоэффективная модель для циркуляции теплоносителя в системах отопления, кондиционирования и охлаждения. Исполнение с буквой K рассчитано на работу с жидкостью температурой до −20 °C, поэтому насос можно применять не только в традиционных отопительных системах, но и в низкотемпературных климатических контурах.

Насос оснащен современным электронно-коммутируемым ECM-двигателем, интеллектуальной функцией AUTOADAPT, встроенным Bluetooth и возможностью подключения к мобильному приложению Grundfos GO. Через приложение можно выполнить пошаговую настройку, выбрать режим управления, просматривать рабочие параметры, получать сообщения о неисправностях и проводить диагностику оборудования.

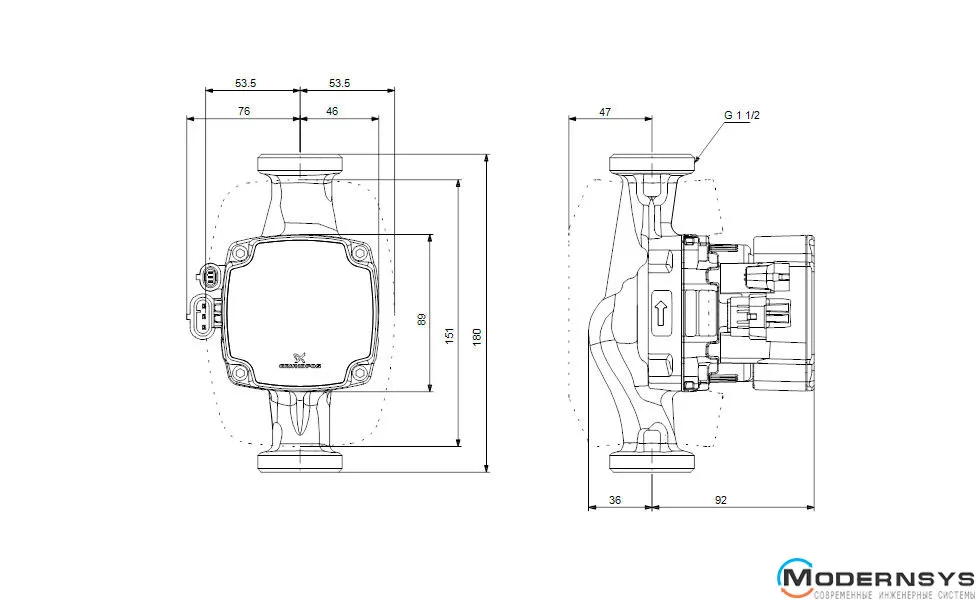

Сокращенная монтажная длина позволяет использовать насос в котельном оборудовании, компактных насосных узлах, тепловых насосах, смесительных узлах и системах, где стандартная модель длиной 180 мм не помещается.

В отличие от стандартной версии ALPHA2 GO , исполнение K приспособлено к работе в условиях возможного образования конденсата и имеет класс защиты IPX4D. Это делает модель подходящей для систем кондиционирования, охлаждения и других установок с низкой температурой жидкости.

Насос также может использоваться для замены отдельных автономных и встроенных циркуляционных насосов Grundfos, включая совместимые модели UPM3 и UPM4. Перед заменой необходимо проверить гидравлические характеристики, монтажные размеры, тип электрического подключения и управляющий сигнал.

Где применяется циркуляционный насос Grundfos ALPHA2 GO K

Grundfos ALPHA2 GO K  предназначен для закрытых систем отопления, кондиционирования и охлаждения.

Насос подходит для:

• радиаторных систем отопления;
• систем теплого пола;
• комбинированных систем отопления;
• систем кондиционирования;
• систем охлаждения;
• контуров фанкойлов;
• тепловых насосов с режимом нагрева и охлаждения;
• реверсивных тепловых насосов;
• компактных котельных;
• встроенных насосных узлов;
• котельного оборудования;
• коллекторных и смесительных узлов;
• систем с водой или совместимым низкотемпературным теплоносителем;
• систем с повышенным гидравлическим сопротивлением;
• систем с термостатическими или регулирующими клапанами;
• небольших коммерческих объектов;
• систем с ограниченным пространством для установки;
• замены отдельных встроенных насосов UPM3 и UPM4;
• систем с внешним управлением при помощи PWM-сигнала;
• климатических систем, в которых возможно образование конденсата на поверхности насоса.

Модель предназначена для перекачивания чистых, невязких и неагрессивных жидкостей, совместимых с материалами насоса.

При использовании незамерзающих смесей необходимо учитывать их концентрацию, вязкость, плотность и влияние на рабочую характеристику насоса.

Что означает буква K в названии ALPHA2 GO K

Буква K в названии Grundfos ALPHA2 GO K  обозначает специальное исполнение для низкотемпературных климатических систем и условий возможного образования конденсата.

Основные особенности K-версии:

• допустимая температура жидкости до −20 °C;
• возможность применения в системах охлаждения;
• пригодность для систем кондиционирования;
• конструкция, рассчитанная на условия образования конденсата;
• класс защиты IPX4D;
• возможность работы в контурах реверсивных тепловых насосов;
• применение с водой и совместимыми низкотемпературными теплоносителями.

Обычная модель ALPHA2 GO преимущественно ориентирована на отопление и стандартные климатические системы. Версия ALPHA2 GO K дополнительно рассчитана на низкие температуры жидкости и условия, характерные для систем охлаждения.

Буква K не означает, что насос предназначен исключительно для холода. Его также можно использовать в обычных системах отопления, если гидравлические и монтажные параметры соответствуют требованиям системы.

Исполнение для систем с возможным образованием конденсата

При циркуляции холодной жидкости температура поверхности насоса может опускаться ниже точки росы. В таком случае на корпусе и электронных компонентах может образовываться конденсат.

Версия ALPHA2 GO K разработана для применения в климатических системах, где возможно образование влаги.

Класс защиты IPX4D обеспечивает защиту оборудования от брызг воды с разных направлений в пределах предусмотренных стандартом условий.

Для надежной эксплуатации также необходимо:

• правильно установить насос;
• соблюдать допустимую ориентацию электронного блока;
• обеспечить отвод конденсата;
• теплоизолировать холодные трубопроводы;
• не закрывать электронную часть неподходящей изоляцией;
• соблюдать требования инструкции Grundfos;
• защищать электрические соединения от накопления влаги.

Интеллектуальная функция AUTOADAPT

Функция AUTOADAPT автоматически анализирует потребности системы и регулирует производительность циркуляционного насоса.

Это помогает:

• поддерживать необходимую циркуляцию;
• снижать потребление электроэнергии;
• уменьшать шум регулирующей арматуры;
• избегать избыточного перепада давления;
• адаптировать работу насоса к фактической нагрузке;
• сокращать необходимость ручной настройки;
• обеспечивать комфортную работу системы в разных режимах;
• уменьшать износ оборудования.

Насос реагирует на изменения в системе, например на открытие или закрытие термостатических клапанов, приводов коллектора или регулирующих клапанов фанкойлов.

Благодаря этому ALPHA2 GO K не работает постоянно с максимальной производительностью, если системе требуется меньшая циркуляция.

AUTOADAPT для радиаторного отопления

В радиаторной системе функция AUTOADAPT автоматически регулирует перепад давления с учетом текущей потребности в тепле.

Когда часть термостатических клапанов закрывается, гидравлическое сопротивление системы изменяется. Насосу не требуется продолжать работу с максимальной производительностью.

ALPHA2 GO K снижает подачу и помогает:

• уменьшить шум в термостатических клапанах;
• избежать избыточного перепада давления;
• снизить скорость движения теплоносителя;
• сократить потребление электроэнергии;
• поддерживать комфортную работу отопления;
• уменьшить риск гидравлических шумов в трубопроводах.

Когда клапаны снова открываются, насос автоматически увеличивает производительность.

AUTOADAPT для теплого пола

Для систем теплого пола предусмотрено автоматическое регулирование на основе режима постоянного давления.

Насос корректирует работу в зависимости от открытия и закрытия контуров коллектора. Если часть контуров закрывается, ALPHA2 GO K снижает производительность. Если количество открытых контуров увеличивается, насос автоматически повышает подачу.

Это помогает:

• поддерживать стабильную циркуляцию;
• избегать избыточного давления в коллекторном узле;
• уменьшать шум;
• повышать комфорт в помещениях;
• сокращать потребление электроэнергии;
• избегать постоянной ручной корректировки;
• поддерживать стабильные условия работы контуров.

Использование в системах охлаждения и кондиционирования

В системах охлаждения производительность насоса может изменяться в зависимости от количества активных потребителей холода.

Когда часть фанкойлов или охлаждающих контуров выключается, соответствующие клапаны закрываются, а потребность в расходе уменьшается.

Электронное регулирование ALPHA2 GO K позволяет адаптировать работу насоса к текущей нагрузке.

Это помогает:

• поддерживать необходимую циркуляцию холодоносителя;
• уменьшать избыточную скорость жидкости;
• сокращать энергопотребление;
• уменьшать шум клапанов и трубопроводов;
• поддерживать стабильную работу теплообменников;
• адаптировать насос к изменяющемуся количеству активных контуров.

Конкретный режим управления следует выбирать в соответствии с гидравлической схемой климатической системы.

Подключение к приложению Grundfos GO

Насос оснащен встроенным Bluetooth и подключается к мобильному приложению Grundfos GO.

Через приложение можно:

• выполнить первоначальную настройку;
• выбрать подходящий режим управления;
• задать рабочие параметры;
• просматривать текущие данные;
• проверять расчетный расход;
• проверять расчетный напор;
• просматривать потребляемую мощность;
• получать сообщения о предупреждениях и неисправностях;
• просматривать журнал событий;
• подбирать замену старого насоса;
• проверять совместимость оборудования;
• воспроизводить параметры совместимого насоса;
• настраивать насос для конкретной системы;
• анализировать тенденции работы оборудования.

Для монтажников и сервисных специалистов это упрощает ввод насоса в эксплуатацию, проверку настроек и последующую диагностику.

Guided Setup — пошаговая настройка

Функция Guided Setup помогает правильно выбрать режим управления и рабочую точку насоса.

Пользователь отвечает на вопросы в приложении Grundfos GO, после чего система предлагает подходящие настройки.

При настройке могут учитываться:

• тип системы;
• отопление или охлаждение;
• наличие радиаторов;
• использование теплого пола;
• использование фанкойлов;
• количество контуров;
• наличие регулирующих клапанов;
• требуемый расход;
• необходимый напор;
• тип внешнего управления;
• необходимый режим регулирования.

Это снижает риск неправильного выбора режима и помогает обеспечить эффективную работу системы.

Режимы управления

Grundfos ALPHA2 GO K поддерживает разные режимы работы:

• пропорциональное давление;
• постоянное давление;
• постоянная характеристика;
• AUTOADAPT в режиме пропорционального давления;
• AUTOADAPT в режиме постоянного давления;
• внешнее управление при помощи совместимого сигнала.

Пропорциональное давление чаще всего используется в системах с переменным расходом и термостатическими клапанами.

Постоянное давление подходит для коллекторных систем, теплого пола и отдельных климатических контуров.

Постоянная характеристика применяется там, где насос должен работать по заданной фиксированной кривой.

AUTOADAPT позволяет автоматизировать регулирование и уменьшить необходимость ручного выбора рабочей точки.

Управление с помощью сигнала PWM

Модель поддерживает внешнее управление частотой вращения при помощи совместимого сигнала PWM.

Это позволяет использовать насос:

• в составе котельного оборудования;
• в тепловых насосах;
• в климатических установках;
• в системах с внешним контроллером;
• при замене отдельных встроенных насосов;
• в системах, где производительностью управляет автоматика;
• для воспроизведения характеристик совместимого насоса.

Перед заменой встроенного насоса необходимо проверить:

• точную модель старого оборудования;
• тип управляющего сигнала;
• электрическое подключение;
• тип кабеля или адаптера;
• гидравлическую характеристику;
• монтажную длину;
• совместимость насосной головки и корпуса;
• температурный диапазон;
• требования производителя котла, чиллера или теплового насоса.

Замена насосов UPM3 и UPM4

Grundfos ALPHA2 GO K может применяться для замены отдельных встроенных циркуляционных насосов UPM3 и UPM4.

С помощью функции GO Replace монтажник может:

• найти старую модель насоса;
• проверить рекомендованную замену;
• получить пошаговую инструкцию;
• воспроизвести необходимые гидравлические настройки;
• проверить тип внешнего управления;
• настроить новый насос;
• проверить работу после монтажа.

Возможность замены необходимо проверять для каждой конкретной модели. Одинаковый внешний вид, подключение или монтажная длина не гарантируют совместимости.

Для отдельных установок может потребоваться дополнительный сигнальный адаптер или кабель.

Обнаружение воздуха и удаление воздушных пробок

Функция Air Detection & Venting определяет наличие воздуха в зоне рабочего колеса.

Воздух в гидравлической части может вызывать:

• повышенный шум;
• нестабильную циркуляцию;
• снижение производительности;
• прерывистую работу;
• трудности при запуске;
• неправильное отображение рабочих параметров.

При обнаружении воздуха насос изменяет режим работы и помогает переместить воздушную пробку к ближайшему воздухоотводчику.

Насос не заменяет автоматические воздухоотводчики, сепараторы воздуха и правильное заполнение системы.

Журнал предупреждений и неисправностей

Через Grundfos GO можно просматривать сообщения о предупреждениях и неисправностях.

Это помогает быстрее определить возможную причину неправильной работы насоса или системы.

Журнал событий упрощает:

• диагностику;
• поиск причин неисправности;
• проверку условий эксплуатации;
• сервисное обслуживание;
• настройку после ремонта;
• проверку внешнего сигнала;
• анализ периодических сбоев;
• контроль работы системы в режимах нагрева и охлаждения.

Защита от сухого хода

Если насос определяет отсутствие жидкости, он прекращает работу, защищая двигатель и гидравлическую часть.

Сухой ход может возникнуть:

• при неправильном заполнении системы;
• после слива теплоносителя;
• из-за закрытой запорной арматуры;
• из-за значительного количества воздуха;
• при утечке;
• при ошибочном запуске пустой системы.

Защита не отменяет необходимости правильного монтажа и проверки наличия жидкости перед запуском.

Надежный запуск после простоя

Конструкция насоса снижает риск блокировки рабочего колеса из-за загрязнений, магнетита и отложений.

Если рабочее колесо заблокировано, двигатель повторяет попытки запуска с повышенным крутящим моментом.

Это повышает надежность:

• после сезонного простоя;
• после длительного перерыва;
• в системах с остаточными загрязнениями;
• после замены старого насоса;
• после ремонта или заполнения системы.

Для долговременной работы рекомендуется очистка системы и установка подходящего фильтра или сепаратора загрязнений.
