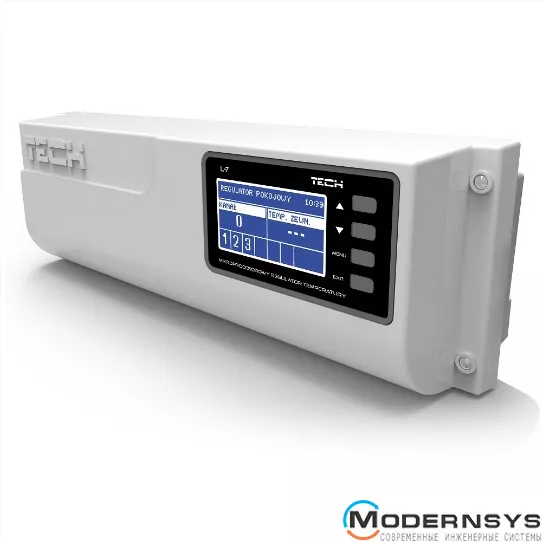

Проволочный контроллер термоэлектрических клапанов Tech - 8 зон L-7e (EU-L-7e)

Монтажная планка TECH L-7 – это контроллер, который на основе сигнала комнатных датчиков температуры, управляет работой термоэлектрических приводов, находящихся на разделительном коллекторе. Данный контроллер является проводным, т.е. передача сигнала от датчика температуры в помещении, к монтажной планке происходит по проводам.

Использование контроллера TECH L-7 позволяет управлять:

• температурой воздуха максимально в 8-ми помещениях (зонах);
• работой котла (через сухой контакт);
• работой циркуляционного насоса соответствующего контура отопления;
• смесительным клапаном (при использовании контроллера TECH ST-431n)

При достижении заданной температуры во всех помещениях (зонах), контроллер закрывает все термоэлектрические приводы на разделительной гребенке, выключает насос и выключает котел, через сухой контакт, так как нет необходимости в их работе. Как только в одном помещении температура падает ниже заданной на гистерезис – то контроллер открывает термоэлектрические приводы, обслуживающие эту зону, включает насос и включает нагревательный прибор.

Монтажная планка TECH L-7 работает только с нормально закрытыми термоэлектрическими приводами TECH STT-230/2 и TECH STT-230/2S (или приводами других производителей) с напряжением питания 230В.

Монтажная планка L-7 работает только с проводными датчиками температуры. Кабель, соединяющий датчик температуры с монтажной планкой должен быть двухжильным с рекомендованным сечением 0,75мм. В случае, если длина кабеля составляет более 10 метров – то необходимо использовать экранированный кабель, который с одной стороны заземлить. Это позволит избежать действия помех на передаваемый сигнал.

Максимальное количество обслуживаемых термоэлектрических приводов в одной зоне зависит от мощности используемого привода. Суммарная нагрузка приводов для одной зоны не должна превышать 66 Вт.

Пример:

Мощность привода TECH STT-230/2 – 2 Вт
Количество приводов на зону – 66 : 2 = 33 шт.

Отличительной особенностью, монтажной планки 7-й серии, является наличие возможности подключения к ней беспроводной выносной панели TECH M-7, благодаря которой, управление температурой во всех помещениях становится более удобным для пользователя (с одного места). Выносная панель TECH M-7 не имеет встроенного датчика температуры и не может измерять температуру в том помещении, в котором она находится.

Также, при использовании дополнительного интернет модуля TECH ST-507 или TECH WiFi RS, управление температурой в помещениях, будет возможно через бесплатное мобильное www.eModul.eu (имеется тестовый аккаунт).
