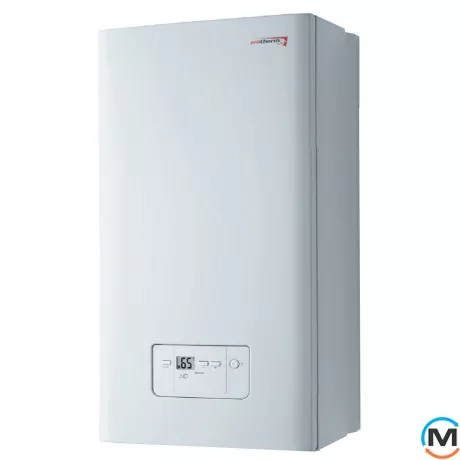

Газовый котел Protherm Gepard 23 MOV (Гепард) (0010048165)

Двухконтурный атмосферный котел "Гепард" MOV

Настенные газовые двухконтурные котлы мощностью 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.
Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.
Модель 23 MTV оснащена коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. В режиме приготовления горячей воды управление мощностью аппарата происходит по расходу нагреваемой воды, что позволяет поддерживать постоянную температуру горячей воды.

Особенности

• Двухконтурные газовые котлы
• Открытая (модель MОV) / закрытая камера сгорания (модель MТV)
• Мощность 23,3 кВт
• КПД 90,3% (модели MOV) / 93,2 (модели MTV)
• Автоматическая модуляция пламени горелки
• Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
• Стальной пластинчатый теплообменник ГВС
• Приготовление горячей воды 11,0 л/мин. (при t=30°C)
• Управление котлом при помощи встроенного микропроцессора
• Автоматическая диагностика работы котла
• Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
• Режим управления «ЗИМА-ЛЕТО»
• Возможность работы с погодозависимой автоматикой
• Контроль наличия пламени
• Защита от замерзания
• Защита от перегрева
• Система антиблокировки циркуляционного насоса
• Контроль тяги в дымоходе
• Встроенный подпитывающий вентиль для заполнения системы отопления
• Встроенный циркуляционный насос с автоматическим воздухоотводчиком
• Возможность работы на магистральном и сжиженном газе
• Гарантия 2 года

Чертеж двухконтурного атмосферного котла "Гепард" MOV

Обозначения

1. Предохранительный клапан
2. Газовый клапан
3. Фильтр
4. Блок зажигания
5. Горелка
6. Датчик температуры ОВ на выходе
7. Электроды зажигания
8. Камера сгорания
9. Медный теплообменник ОВ
10. Коллектор отработавших газов
11. Термостат газов
12. Расширительный бак
13. Ионизационный электрод
14. Датчик температуры обратной ОВ
15. Воздухоотводчики насоса
16. Насос
17. Датчик давления ОВ
18. Байпас
19. Трехходовой переключающий вентиль
20. Теплообменник
21. Датчик протока
22. Фильтр ГВС
23. Система подпитки
24. Дренажный клапан
A выход ОВ
B выход ГВС
C вход газа
D вход ГВС
E вход ОВ
F дренаж

Таблица характеристик двухконтурного атмосферного котла "Гепард" MOV
